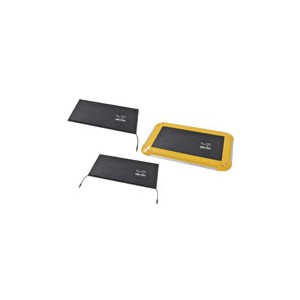

安全墊



項目	型號	UMA
檢測方式		壓感式
安全墊類型		通常情況下為斷開接點
額定電壓范圍值		20.4～28.8V
運轉力		300N以上(使用φ80mm試片)
***大容許負載		2,000N(使用φ80mm試片) 1,862 kPa(車輪的地面接觸壓力(靜負載))
響應時間		50ms以下
機械耐久性		100萬次以上
安全墊電纜		以“-1”結尾的形式：帶M8 4極接插件的電纜、4芯、22AWG、插頭(接插件部) 以“-2”結尾的形式：帶M8 3極接插件的電纜、2芯、22AWG、插頭和插座各1個 (接插件部)
使用環境溫度		-10～+55℃(不結冰、不凝露)
保存環境溫度		-10～+55℃(不結冰、不凝露)
使用環境濕度		0～95%RH
保護構造		IP65
材質(安全墊蓋板)		聚氨酯
重量		約25kg/m2



安全墊控制器

額定值



項目	型號	MC3	SCC-1224A
電源電壓		DC24V±15%	AC120V 50/60Hz (對A1、A2端子接線) AC24V 50/60Hz或DC24V (對B1、B2端子接線)
容許電壓變化范圍		電源電壓的-15～+15%	電源電壓的-10～+10%
消耗功率*		3W以下	AC120V：3.8VA以下 50Hz、 3.5VA以下 60Hz AC24V：1.2VA以下、DC24V：1.5W以下
額定負載		AC230V 6A/DC24V 6A(阻性負載) AC230V 5 A(AC15)/DC24V 2A(DC13) (感性負載)	AC230V 3A/DC24V 3A(阻性負載) AC230V 1A(AC15)/DC24V 2A(DC13) (感性負載)



* 不含對負載的電力供給。

性能



項目	型號	MC3	SCC-1224A
響應時間		***長30ms	***長13ms
安全輸入		可連接安全墊系列(***大連接塊數12塊) 但，外部阻抗8Ω以下(安全墊輸入之間)	可連接安全墊系列(***大連接塊數10塊)
安全輸出		2a	2a
輔助輸出		2b	1a
耐壓	輸出異極間	AC1,800V，50/60Hz 達1分鐘	AC1,500V 50/60Hz
	電源和輸出之間
耐振動		誤動作：10～55Hz 單振幅0.15mm	誤動作：10～55Hz 單振幅0.15mm
耐沖擊		誤動作：98m/s2	誤動作：147m/s2
耐久性	機械	不低于1,000萬次	不低于100萬次
	電氣	不低于10萬次(額定負載)	AC-15：不低于80萬次(AC230V 1A) DC-13：不低于25萬次(DC24V 2A)
使用環境溫度		0～+55℃(不結冰、不凝露)	-20～+55℃(不結冰、不凝露)
使用環境濕度		0～90%RH	0～90%RH
保護構造		IP20	IP20
端子緊固強度		0.5N·m	0.5～0.6N·m
重量		約360g	約210g



適用標準



項目	型號	MC3	SCC-1224A
適用標準		EN ISO13856-1:2013、 EN ISO13849-1:2015、ANSI/UL 508、 CSA C22.2 No. 14	EN ISO 13856-1:2013、 EN ISO 13849-1:2015、ANSI/UL 508、 CSA C22.2 No. 14
性能等級(PL)/ 安全類別*		PL d/安全類別3(EN ISO 13849-1:2015)	PL d/安全類別3(EN ISO 13849-1:2015)
PFHd*		4.8×10-8	6.5×10-9



* 組合安全墊和安全墊控制器(MC3)時的適用標準。
