GEMS捷邁4700 高性能高穩定性壓力變送器
GEMS捷邁4700資料下載   4700壓力傳感器新資料1895407 1837.pdf
▲GEMS捷邁4700壓力變送器可測表壓和絕壓
投入式、通用型 ▲
濺射薄膜敏感元件實現高穩定性 ▲
捷邁4700壓力變送器具有可調節功能和堅固的封裝結構，適用于實驗室級別的精密
測量。該系列采用濺射薄膜傳感元件，并實現應變片材料、絕緣材料和 17-4
PH 不銹鋼的分子熔合，使其具有超常的穩定性和可靠的參數性能，實現長期
無故障測量。
捷邁4700壓力變送器技術規格
壓力性能
壓力范圍 4700 系列 1 - 690bar ；4710 系列 10-10,000psi
耐壓 2 x FS 不銹鋼，1.5XFS 鉻鎳鐵合金
破裂壓力 >35 x FS，壓力范圍≤ 10 bar (150psi )
>15 x FS，壓力范圍≤ 100 bar (1500psi )
>8 x FS，壓力范圍≤ 690 bar (10,000psi)
疲勞壽命 3 百萬次
產品性能
輸出 4-20 mA (2 線 )
供電電壓 (Vs) 9.5 to 40 Vdc (Ex IIG: 9.5 to 28 Vdc)
供電電壓靈敏度 0.005% FS/ V
長期漂移 0.1%FS/ 年（不累積）
精度 0.1%FS
溫度誤差 0.8%FS 性能代碼 E
0.5%FS 性能代碼 F
補償溫度 -25℃～ 75℃ (-13F ～ 167F )
工作溫度 -20℃～ 85℃ (-13F ～ 185F) 電氣代碼 C、G、L
-20℃～ 50℃ (-4F ～ 122F) 電氣代碼 M、3
-30℃～ 100℃ (-22F ～ 212F) 介質溫度
零點允差 0.1%FS
滿程允差 0.1%FS
零點調節 ±10% 電位計可調（出廠時已標定零點）
量程調節 25%-125% 電位計可調
0大環路電阻 (Vs-8) x 50 ohms
物理特征
壓力接口 參見訂購指南
接液部件 17-4 不銹鋼（可選鉻鎳鐵合金）
[17-4 PH 和 15-7 鎳鉻鉬不銹鋼≤ 1.6 bar (30 psi)]
電氣連接 參見訂購指南
外殼防護 318 雙層不銹鋼，17-4 PH 不銹鋼和玻璃聚酯材料
IP40 電氣代碼 C、L
IP65 電氣代碼 C ( 絕壓 )、L
IP65 電氣代碼 G、3
IP68 電氣代碼 M
抗沖擊 35g, 峰 - 峰正弦曲線，5-2000Hz
抗震動 IEC 68-2 32Procedure II
重量 約 305 克 ( 電纜重量另加 ：75 克 / 米 )
認證 CE
ATEX 本質安全 EExia IIC T4
勞埃德船級社

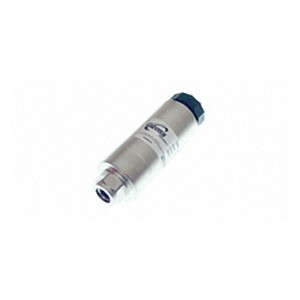

捷邁4700壓力變送器
