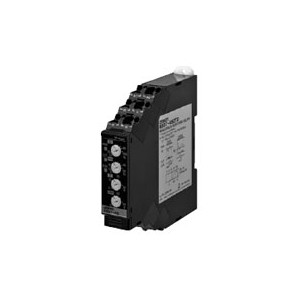

輸入范圍



型號規格	范圍 *1	連接端子	設定范圍	輸入阻抗	輸入類別	過載能力
K8DT-AS1□□	AC/DC 20mA	I1-COM	AC/DC 2～20mA	約5Ω	直接輸入	***大輸入的120% 連續 150% 1秒
	AC/DC 100mA	I2-COM	AC/DC 10～100mA	約1Ω	直接輸入
	AC/DC 500mA	I3-COM	AC/DC 50～500mA	約0.2Ω	直接輸入
K8DT-AS2□□	AC/DC 1A	I1-COM	AC/DC 0.1～1A	約0.12Ω (負載0.5VA)	直接輸入/ 市售CT
	AC/DC 5 A	I2-COM	AC/DC 0.5～5 A	約0.02Ω (負載1.5VA)
K8DT-AS3□□	AC 100A	I2-COM	AC 10～100A *2	-	使用專用CT	與專用CT(K8AC- CT200L)組合時120% 連續 200% 3 0秒 600% 1秒 ※CT 1次側耐量
	AC 200A	I3-COM	AC 20～200A *2	-	使用專用CT



*1. 范圍根據連接端子而定。
*2. K8DT-AS3是與專用CT （K8AC-CT200L 歐姆龍）一起組合使用的專用品。（不能直接輸入）

額定規格



電源電壓	K8DT-AS□□D：AC24V 50/60Hz、DC24V K8DT-AS□□A：AC100-240V 50/60Hz
消耗功率	AC24V/DC24V：1.8VA以下/1W以下 AC100-240V：2.5VA以下
額定絕緣電壓	AC600V
動作值的設定范圍(SV)	相對于設定范圍***大值的10～100% K8DT-AS1： AC/DC2～20mA AC/DC10～100mA AC/DC50～500mA K8DT-AS2： AC/DC0.1～1A(也可使用市售CT) AC/DC0.5～5 A(也可使用市售CT) K8DT-AS3： 與專用CT (K8AC-CT200L)組合使用時 AC10～100A AC20～200A
動作值	設定值的100%動作
復位值的設定范圍(HYS)	動作值的5～50%
復位方式	手動復位/自動復位(切換) ※手動復位方法：斷電1秒以上
動作時間的設定范圍(T)	0.1～30秒
啟動鎖定時間的 設定范圍(LOCK)	0～30秒 (啟動鎖定定時器在輸入達到設定值的約30%以上時開始動作) ※僅在過電流動作時有效
LED顯示	PWR：綠色、OUT：黃色、ALM：紅色
輸入阻抗	參閱樣本的“輸入范圍”
輸出形態	繼電器：1c接點輸出 晶體管：NPN輸出 常開/常閉撥動開關切換
繼電器輸出接點額定值	額定負載：AC250V 5 A、DC30V 5 A (電阻負載) AC250V 1A(感性負載) DC48V 0.2A(感性負載) ***小適用負載：DC5V、10mA(參考值) 機械壽命：1,000萬次以上 電氣壽命：(AC250V/DC30V 5 A)5萬次 (AC250V/DC30V 3A)10萬次
晶體管輸出額定值	接點構成：1a (NPN晶體管) 額定電壓：DC24V(***大電壓：DC26.4V) ***大電流：DC50mA
使用環境溫度	-20～+60℃ (無結冰、無結露)
儲存溫度	-25～+65℃ (無結冰、無結露)
使用環境濕度	25～85%RH(無結露)
儲存濕度	25～85%RH(無結露)
海拔高度	2,000m以下
適用電線	多股線/單芯線/棒狀端子
適用橫截面積	0.25～1.5mm2 (AWG24～16)
電線插入力	8N以下(AWG20)
螺絲刀插入力	15N以下
電線剝離量	8mm
棒狀導體長度	8mm
推薦一字螺絲刀	歐姆龍：XW4Z-00B PHOENIX CONTACT：SZF 0.4×2.5 Wago：210-719 Weidmuller：SDI 0.4×2.5×75
電流容量	10A(每極)
插拔次數	50次
外殼顏色	N1.5
外殼材質	PC UL94-V0
重量	約100g
安裝	DIN導軌安裝 螺釘安裝
外形尺寸	17.5 (W) ×90 (H) ×90 (D) mm



性能



容許電壓變動范圍		額定電源電壓的85～110%
容許頻率變化范圍		50/60Hz±5Hz
輸入頻率范圍		K8DT-AS1、-AS2：DC輸入或AC輸入(45～65Hz) K8DT-AS3：AC輸入(45～65Hz)
過載能力		K8DT-AS1、-AS2： ***大輸入的120%連續150% 1s K8DT-AS3：與專用CT(K8AC-CT200L)組合時120%連續 200% 30s、600% 1s ※CT一次側耐量
重復精度	動作值	±0.5%FS(at 25℃ 65%RH、額定電源)
	動作時間	±50ms(at 25℃ 65%RH、額定電源)
對應標準	適用標準	EN 60947-5-1 設置環境：污染度2、過電壓類別Ⅲ
	EMC	EN 60947-5-1
	安全標準	UL 60947-5-1(Listing) 韓國電波法(第10564號法律) CCC（GB/T 14048.5） *
絕緣電阻		20MΩ以上 所有外部端子和外殼之間 所有電源端子和所有輸入端子之間 所有電源端子和所有輸出端子之間 所有輸入端子和所有輸出端子之間
耐電壓		2000VAC　1分鐘 所有外部端子和外殼之間 所有電源端子和所有輸入端子之間 所有電源端子和所有輸出端子之間 所有輸入端子和所有輸出端子之間
脈沖耐電壓		6kV(導電部端子與外露的非充電金屬部之間)
抗干擾		上升沿1ns矩形波 正負 脈沖寬度1μs/100ns AC100-240V：1,500V公共/標準電源端子 AC24V：1,500V公共/標準電源端子 DC24V：480V公共電源端子
耐振動		振動頻率10-55Hz 單振幅0.35mm  X、Y、Z各方向 5min×10次掃描
耐沖擊		100m/s2 3軸6個方向各3次
保護構造		端子部 IP20



*K8DT-AS□TD除外。
