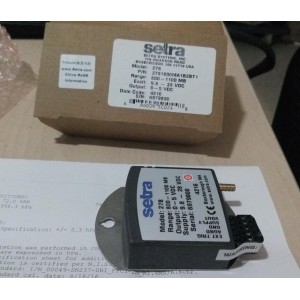

setra西特278大氣壓力傳感器   278新.pdf

  2781500MA1B2YT1 2781600MA1B2YT1，2781800MA1B2YT1  2781500MA1B2BT1 2781600MA1B2BT1，2781800MA1B2BT1

Setra   278型是遠程環境監測應用大氣壓力測量的理想解決方案。它采用SETRA   CERAMTM陶瓷敏感元件，能在遠程監測應用中滿足寬工作溫度范圍下的高規格精度要求。內置小型可插拔的接線端子，安裝非常簡單快速。該型號具有低功耗和休眠模式特性，可在不工作期間大幅度地降低電流消耗，非常適合太陽能供電，自動氣象站。
■ 低功耗
■ 在惡劣天氣檢測應用中性能可靠應

用278 型壓力變送器專為要求低功耗的遠程應用而設計。其
休眠模式可實現快速啟動和讀取。
高性能陶瓷傳感器
278 型是一種可變電容傳感器，內置由陶瓷材料和玻
璃 及 黃 金 熔 融 而 成 的 SETRACERAM TM 壓 力 感 應 元
件。這種穩定的材料和設計能實現業內更好的溫度影
響性能和低遲滯，確保在嚴苛應用中可靠運行。與其
他不銹鋼產品相比，陶瓷元件性能更高，測量更準確，
測試結果更佳。
安裝靈活
產品結構緊湊，安裝快速。帶有可插拔的接線端子，簡
化接線。其安裝孔專為安裝行業標準電網系統而設計，
可大幅度提高機柜空間利用率，同時縮短施工時。

專為遠程檢測應用而設計

西特278型壓力變送器專為要求低功耗的遠程應用而設計。其休眠模式可實現快速啟動和讀取。

高性能陶瓷傳感器

西特278型是一種可變電容傳感器，內置由陶瓷材料和玻璃及黃金熔融而成的SETRA   CERAMTM壓力感應元件。這種穩定的材料和設計能實現業內更好的溫度影響性能和低遲滯，確保在嚴苛應用中可靠運行。與其他不銹鋼產品相比，陶瓷元件性能更高，測量更準確，測試結果更佳。

安裝靈活

產品結構緊湊，安裝快速。帶有可插拔的接線端子，簡化接線。其安裝孔專為安裝行業標準電網系統而設計，可大幅度提高機柜空間利用率，同時縮短施工時間。西特(SETRA   )278西特278產品特點、

◆長期穩定性小于0.1mb/年

◆睡眠模式有利于再啟動(<1sec.)

◆低功耗

◆標定源可追溯至NIST

◆可插拔端子排方便接線

◆體積小巧,有利于取代其它產品

◆符合CE標準

西特(SETRA   )278大氣壓力傳感器的性能參數

精度精度見說明書

非線性±0.5±0.4±0.25

遲滯±0.06±0.05±0.03

非重復性±0.04±0.03±0.02

響應時間<100mS

預熱漂移<0.1mb大

長期穩定性0.1mb/年

分辨率0.01mb

耐壓1500hPa

破裂壓力2000hPa

西特(SETRA   )278大氣壓力傳感器的環境參數

工作溫度-40～+60℃(-40～+140℉)

存儲溫度-60～+120℃(-76～+248℉)

電壓輸出

電路3或4線

激勵電源9.5-28VDC

輸出0-2.5VDC,0-5VDC

輸出阻抗<10Ω

輸出噪聲<50微伏均方根值

電流損耗<3mA(一般工作狀態),1微安(休眠)

西特(SETRA   )278大氣壓力傳感器的物理參數

殼體不銹鋼或聚酯

壓力連接1/8″(直徑)倒刺接口

電氣連接5-針端子盒

重量(約)(約)4.8oz(135g)Model278西特(SETRA   )大氣壓力傳感器
