精度高，壽命長，獨特構造適合高頻重復動作。

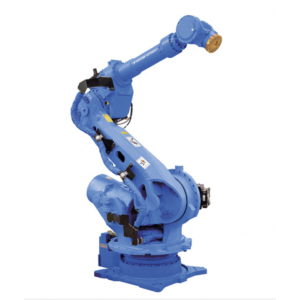

6軸垂直多關節
負載：130Kg
動作范圍：2651mm
控制柜：DX100
用途：搬運、沖壓機間搬運

特點

獨特長上臂設計，適合重復取件動作;
全軸低功率輸出，無需設置安全柵欄，設備構成簡易;
加長手臂，動作范圍擴大;



機器人型號		EPH130D
適用控制柜		DX100
設置		S
自由度		6
可搬質量		130kg
垂直伸長度		3372mm
水平伸長度		2651mm
重復定位精度*2		±0.2mm
動作范圍	S軸（旋轉）	-180° ~ +180°
	L軸（下臂）	-60° ~ +76°
	U軸（上臂）	-137.5° ~ +230°
	R軸（手腕旋轉）	-360° ~ +360°
	B軸（手腕擺動）	-130° ~ +130°
	T軸（手腕回轉）	-360° ~ +360°
	S軸（旋轉）	130°/s
***大速度	L軸（下臂）	130°/s
	U軸（上臂）	130°/s
	R軸（手腕旋轉）	215°/s
	B軸（手腕擺動）	180°/s
	T軸（手腕回轉）	300°/s
容許力矩	R軸（手腕旋轉）	735N.m
	B軸（手腕擺動）	735N.m
	T軸（手腕回轉）	421N.m
容許慣性力矩 （GD2/4）	R軸（手腕旋轉）	45kg.m2
	B軸（手腕擺動）	45kg.m2
	T軸（手腕回轉）	15kg.m2
本體質量		1495kg
電源容量*3		7.5kVA



*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：只限搬運用途。
