技術數據

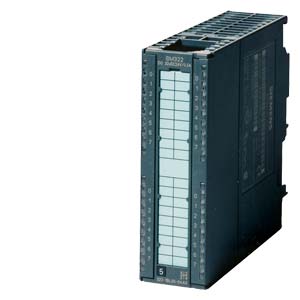

		SIMATIC S7-300，數字輸出 SM 322，電位隔離， 16 DA（固態繼電器）， 24-48V AC/DC；0.5 A，帶有 一個一組，1個 40針
電源電壓
電源和電壓斷路跨接
● 停電/斷電跨接時間		5 ms
負載電壓 L+
● 額定值 (DC)		24 V; 24 / 48
● 允許范圍，下限 (DC)		20.4 V
● 允許范圍，上限 (DC)		57.6 V
● 反極性保護		是的
輸入電流
來自電源電壓 L+，***大值		200 mA
來自背板總線 DC 5 V，***大值		100 mA
功率損失
功率損失，典型值		2.8 W
數字輸出
數字輸出端數量		16
短路保護		不; 外部預設
控制數字輸入		是的
符合 NEMA 防護等級的電機起動器***大規格		尺寸 5 符合 NEMA
輸出端的通斷能力
● 照明負載時的***大值		2.5 W
輸出電壓
● 對于信號 “1”，***小值		L+ (-0.25 V)
輸出電流
● 對于信號“1”的額定值		0.5 A
● 針對信號“1”的允許范圍 0 至 40 ℃，***大值		0.5 A
● 針對信號“1”的允許范圍 40 至 60 ℃，***大值		0.5 A
● 針對信號“1”允許的浪涌電流，***大值		1.5 A; 用于 50 ms；1 A 2 s 單次
● 針對信號“0”的剩余電流，***大值		10 µA
電阻負載時的輸出延遲
● 從 “0” 到“1”，***大值		6 ms
● 從 ”1” 到“0”，***大值		3 ms
兩個輸出端并聯
● 用于增加功率		不
● 用于冗余控制負載		是的
開關頻率
● 電阻負載時的***大值		10 Hz
● 電感負載時的***大值		0.5 Hz
● 電感負載時（依照 IEC 60947-5-1，DC13），***大值		0.5 Hz
● 照明負載時的***大值		0.5 Hz
輸出端的總電流（每組）
水平安裝位置
— ***高可達 40 ℃，***大值		0.5 A; 每個模塊 8 A
— ***高可達 60 ℃，***大值		0.5 A; 每個模塊 8 A
垂直安裝位置
— ***高可達 40 ℃，***大值		0.5 A; 每個模塊 8 A
導線長度
● 屏蔽，***大值		1 000 m
● 未屏蔽，***大值		600 m
報警/診斷/狀態信息
診斷功能		是的; 可參數化
報警
● 診斷報警		是的; 可參數化
診斷
● 診斷信息可讀		是的
診斷顯示 LED
● 累積故障 SF（紅色）		是的
● 數字輸出狀態顯示（綠色）		是的
電位隔離
數字輸出電位隔離
● 在通道之間		是的
● 在通道之間，分組點數		1
● 在通道和背板總線之間		是的; 光電耦合器
● 在通道和電子元件電源電壓之間		是的
絕緣
絕緣測試，使用		AC 1500 V
連接技術 / 標題
需要的前置插頭		40 針
尺寸
寬度		40 mm
高度		125 mm
深度		120 mm
重量
重量，約		260 g
