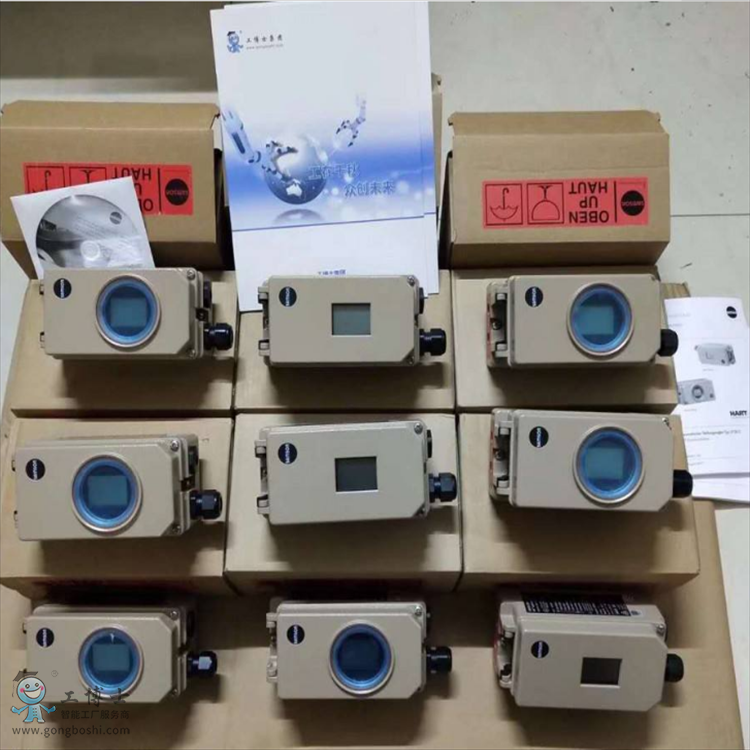

3730系列 閥門定位器3730-6型帶HART通信-薩姆森Samson



        薩姆森Samson3730系列3730-6型數字式電氣閥門定位器，帶LCD、HART 通信、 就地操作，現場通信使用SSP接口，EXPERT plus自診斷，壓 力傳感器監視氣源壓力和輸出壓力。



        應用 3730-6型單作用或雙作用閥門定位器用于裝配到氣動控制 閥，自校準、自動適配控制閥和氣動執行機構。 輸入控制信號 4 至 20 mA 行程 3.6 至 200 mm 開啟角度 24° 至 100 °

         數字式電氣閥門定位器作為氣動控制閥的重要附屬裝置，接 受控制系統或控制器輸出的電動控制信號，按預先設置關系 輔助氣動執行機構調整閥位并實現準確定位。閥門定位器將 輸入控制信號（給定參數w）和控制閥位行程或旋轉角（被 調參數x）反饋量進行比較、處理，進而輸出相應的氣動控 制信號（輸出參數y）給氣動執行機構。


         3730系列 閥門定位器3730-6型帶HART通信-薩姆森Samson特點 · 易于裝配到帶SAMSON直接集成安裝連接口（圖1）、 NAMUR凸緣（圖2）的直行程或角行程氣動執行機構，以 及控制閥帶符合IEC 60534-6-1標準的桿型支架上，或者符 合VDI/VDE 3845標準的角行程氣動執行機構（圖3） · 任意的安裝位置 · 簡單的單旋鈕按鍵，菜單調用操作 · LCD顯示在任何安裝位置可選擇讀數方向，便于讀數 · 可由PC機使用TROVIS-VIEW軟件經SSP串行接口進行組態 · 可變的自動啟動具有不同的初始化模式 · 預置參數－僅需調整偏離標準的數值 · 已校準的行程傳感器不受機械傳動機構磨損的影響 · 在緊急情況，同時生產現場不允許控制閥進行全行程動作 時，使用“Sub”初始化模式（在線更換法）對閥門定位 器進行替換后的啟動 · 所有參數長久存儲在EEPROM存儲器（電源故障保護） · 二線制系統和440歐姆的小負載阻抗 · 輸出信號壓力限值可調 · 可激活緊急關閉功能 · 零點連續監視 · 集成工作溫度傳感器和運行時間計數器 · 標配2個可組態的閥位報警 · 自診斷；按照NAMUR規范NE 107組態的報警及縮寫狀態， 通過故障報警接點送出，或可選模擬閥位變送器 · 集成EXPERT plus自診斷軟件（見T 8388 ZH），適用于調 節型和開/關型，帶有安全相關應用控制閥的部分行程測試 PST功能
