SAMSON薩姆森3244-1三通調節閥和附件產品說明書
SAMSON薩姆森3244三通調節閥可以安裝在任何需要的位置上。但對于通徑為 DN 100 及更大的控制閥，應***垂直安裝，使執行機構朝上，也便于維護。對于帶延長段或金屬波紋管密封類型的控制閥、或重量大于 50kg 的執行機構，要安裝適當?shù)墓潭ㄖ位驅鈩訄?zhí)行機構進行懸吊。
SAMSON薩姆森3244-1三通調節閥和附件產品說明書

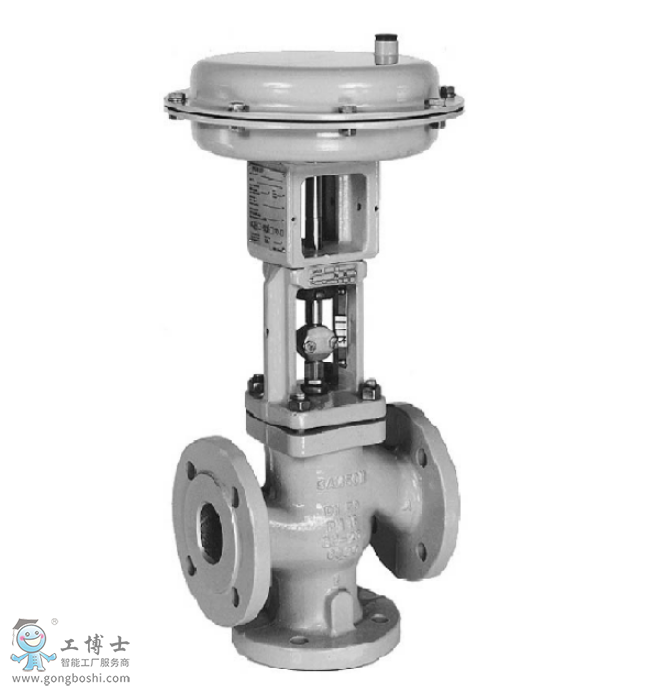

3244-1型和3244-7型氣動控制閥由3244型三通閥和 3271 型或 3277 型氣動執行機構組成。基于模塊化設計，可以更換執行機構，并可在標準型的閥門上附加延長段或金屬波紋管密封。根據閥芯配置，三通閥可以作為合流或分流閥使用（在 DN 15 至 25 中，其閥芯是相同的）。在合流閥里，要混合的介質從 A 和 B 口進入，組合后的流體從 AB 口流出。在分流閥里，介質從 AB 口進入，被分開的流體從 A 和 B 口流出。從 A 或 B 至 AB 的流量或反之亦然，閥座和閥芯之間的截流面積來決定，即由閥桿的位置來決定的。通過改變作用在執行機構膜片上信號壓力來移動閥芯。由桿連接器將閥桿和執行機構推桿連接起來；閥桿用彈簧壓緊的 PTFE 填料圈（4.2）來密封。
對故障-安全動作“執行機構推桿伸出”的控制閥，信號壓力管線連接到膜片氣室的下部；對故障安全作“執行機構推桿縮回”的控制閥，信號壓力管線連接到膜片氣室的上部。3277型氣動執行機構的下部信號壓力連接，位于下膜蓋的支架的側面。3.4 過濾器、旁路建議在控制閥前安裝一個SAMSON 2型過濾器，并在過濾器前和控制閥后各裝一個截止閥以及一個旁路截止閥，將有利于控制閥的使用和維修。3.5 測試連接在帶金屬波紋管密封控制閥的延長段上部法蘭處，有一個G 1/8的測試接口，可以用來檢查金屬波紋管是否泄漏。特別是液體和蒸氣介質，建議連接一個適合的泄漏指示器，如壓力表、接到開口容器的排放管或一個觀測窗口。
控制閥主要是部件使用磨損，特別是閥座、閥芯和填料。在應用中，控制閥需要定期檢查，防止可能出現的故障。如果發生泄漏, 可能是由于填料損壞或金屬波紋管密封損壞造成的。如果閥門不能關斷，可能是由于閥座、閥芯間結垢造成，或是閥座、閥芯密封面損壞造成的。若需要，則進行徹底清洗或拆下有問題的閥內件并更換。
