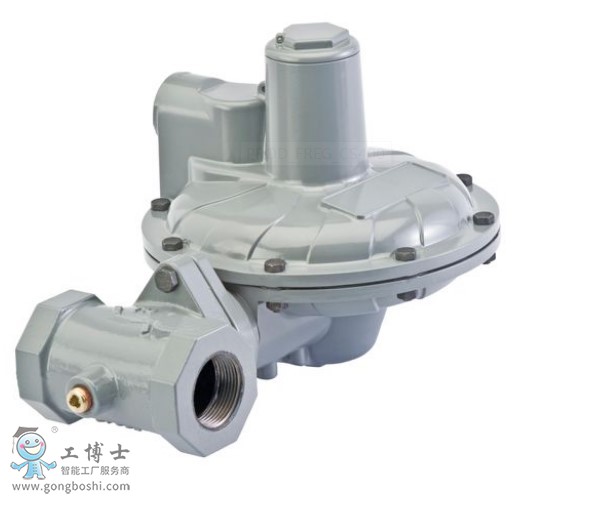

Fisher CS400 系列直接作用式簧壓調壓器--艾默生fisher閥門
Fisher CS400 系列直接作用式簧壓調壓器可以滿足商用和輕工業設施中的多種減壓應用。 該調壓器具有很大的靈活性，是因?yàn)檫@種調壓器提供有多種閥體尺寸和端部連接方式、出口壓力設置、閥孔尺寸以及內取壓或外取壓選項。 除了應用上的靈活性，CS400 系列還提供多種過壓保護選項，能夠滿足您的應用需求。特點
有多種閥體尺寸和端部連接方式可供選擇
具有良好的固定系數/壓力系數測量 （PFM） 精度
現場可從內部感應轉為外部感應，適合全開監控結構
有灰鑄鐵、球墨鑄鐵和鋼三種材質的閥體可選
僅使用標準工具即可調節壓力和拆卸閥孔
易于維護
規格
可選配置 獨立調壓器、非泄壓、標志泄壓、內部或外部取壓、一體式 True-Monitor、VSX4 快速切斷模塊
閥體尺寸和端面連接方式 灰 CI：1-1/4、1-1/4x1-1/2、1-1/2、2 NPT、NPS2/DN50、CL125 FF
DI：1-1/4、1-1/2、2NPT、Rp 1-1/4、1-1/2、2、NPS2/DN50、CL125 FF、CL150 FF 或 PN10/16
ST：1-1/4、1-1/2 NPT、Rp 1-1/4、1-1/2
***大工作入口壓力 125 psig / 8.6 bar
出口壓力范圍 3.5 in. w.c. 至 5.5 psig / 9 至 380 mbar 之間的九個范圍
***大緊急出口（殼體）壓力 25 psig / 1.7 bar
避免內部零件損壞的***大出口壓力 超出設定點 5 psi / 0.34 bar
***大工作出口壓力 5.5 psig / 380 mbar
取壓方式 內取壓或外取壓
標志泄壓 Cg = 67
溫度適用范圍 -20° 至 150°F / -29° 至 66°C
大致重量 帶螺紋閥體：
CS400 型：9 lb / 4 kg
CS403 型：18.5 lb / 8 kg
CS404 型：11.2 lb / 5 kg
帶法蘭閥體：所標重量加 8.6 lb / 4 kg
TM600 型 True-Monitor? 規格 控制壓力：11"wc-7.5 psi/27-517 mbar
***大工作出口壓力 CS403 帶 TM600：7.5 psi/517 mbar
泄放孔：1/4 NPT
外部感應：1/4 NPT
殼體材質：鋁
取壓方式：與調壓器相同
VSX4 型快速切斷模塊規格 OPSO：10"wc-19psi/25-1300mbar
OPSO/UPSO：
OPSO：0.73"wc-8.7psi/50-600mbar
UPSO：4"wc-7.3psi/10-500mbar
泄放孔：1/4 NPT
外部感應：1/4 NPT
殼體材質：鋁
取壓方式：內部或外部
文檔與圖紙
圖紙與原理圖
宣傳手冊
手冊與指南
數據清單與公告
Drawings & Schematics: CS400EN with External Pressure Registration Schematic, Fisher-EN
English 546.2 kb .PDF
