描述

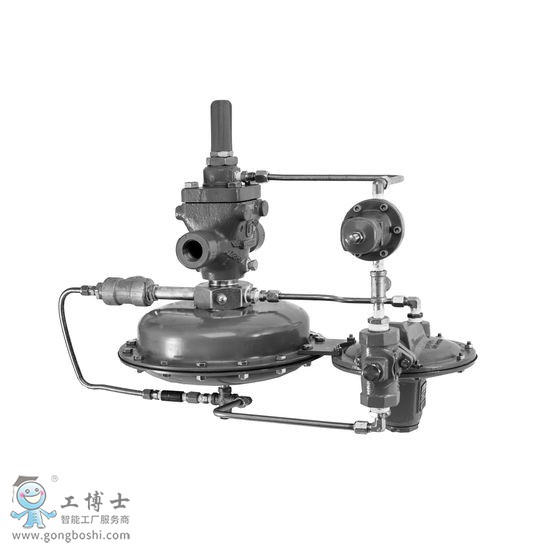

1190 型低壓氣封閥是一個帶有供壓調壓器的指揮器作用式減壓閥。 這種閥門用于在極低壓氣封系統中進行極其***的壓力

控制。

簡介

***：Fisher

型號：1190

類型：閥門調壓器

規格

閥體尺寸

      NPS 1、2 / DN 25、50

             NPS 3、4、6 / DN 80、100、150

             NPS 8 x 6、12 x 6 / DN 200 x 150、DN 300 x 150

端部連接方式：NPT、SWE、BWE、CL125 FF、CL150 RF、CL250 RF CL300 RF、CL600 RF、PN 16/25/40

材料類型：鑄鐵、WCC 鋼或 CF8M 不銹鋼

***大入口壓力：鑄鐵結構為 200 psig / 13.8 bar，鋼或不銹鋼結構為300 psig / 20.7 bar

***大出口（殼體）壓力：75 psig / 5.2 bar

出口壓力范圍：0.25 in. w.c. 至 7 psig / 0.6 mbar 至 0.48 bar，七個范圍

取壓方式：外取壓

溫度適用范圍

      NBR：-20 至 180°F / -29 至 82°C

             FKM：40 至 300°F / 4 至 149°C

             EPDM：-20 至 275°F / -29 至 135°C

             FFKM：-20 至 300°F / -29 至 149°C

大致重量

      NPS 1 / DN 25：85 lbs / 39 kg

             NPS 2 / DN 50：100 lbs / 45 kg

             NPS 3 / DN 80：145 lbs / 66 kg

             NPS 4 / DN 100：195 lbs / 88 kg

             NPS 6 / DN 150：380 lbs / 172 kg

位置監控器支架 (PMB) 規格：

      結構材料：

                   支架：304 不銹鋼

                   硬件：18-8 不銹鋼

特點

快速更換閥內件包

運行中可監測行程

易于在線維護

原廠管道指揮器供應
