描述

MR98 系列適用于液體、氣體、空氣和蒸汽工況中的背壓或泄壓應用。 型號 MR98L、MR98H 和 MR98HH 是直接作用式

簧壓閥門。 型號 MR98LD、MR98HD 和 MR98HHD 利用額外的負載壓力來維持泄壓差壓、背壓或進行遠程設定點調節。



簡介

品牌：Fisher

型號：MR98

類型：背壓調壓器



規格

可用背壓結構

       MR98L：2 至 38 psig / 0.14 至 2.6 bar 設定壓力范圍

              MR98H：15 至 200 psig / 1.0 至 13.8 bar 設定壓力范圍

              MR98HH：150 至 375 psig / 10.3 至 25.9 bar 設定壓力范圍

可用差壓結構

       MR98LD：2 至 38 psi / 0.14 至 2.6 bar 設定壓力范圍；***大差壓 150 psi / 10.3 bar

              MR98HD：15 至 200 psi / 1.0 至 13.8 bar 設定壓力范圍；***大差壓 300 psi / 20.7 bar

可用高差壓結構

       MR98HDP：15 至 200 psi / 1.0 至 13.8 bar 設定壓力范圍；***大差壓 600 psi / 41.4 bar

              MR98HHD：150 至 375 psi / 10.3 至 25.9 bar 設定壓力范圍；***大差壓 400 psi / 27.6 bar

閥體和彈簧箱體材料

       灰鑄鐵

              WCC 鋼

              LCC 鋼

              不銹鋼

              特種合金：Monel®、Hastelloy® C、鋁青銅

閥體尺寸和端部連接方式

       1/4 in

              1/2 in/ DN 15

              3/4 和 1 in/ DN 20 和 25

              1-1/2 和 2 in / DN 40 和 50（不包括 MR95L 和 MR95LD 型）

端部連接方式

       NPT、SWE 和焊接及一體化 CL150 RF、CL300 RF、CL600 RF 和 PN 16/25/40 RF； 均為 14 英寸面到面（EN 法蘭式-356 mm 面到面）

***大入口壓力：600 psig / 41.4 bar

***大出口壓力：400 psig / 27.6 bar

取壓方式：內取壓或外取壓

MR98H 系列大體重量

       1/4 NPT 閥體：5 lb / 2.3 kg

              1/2-in / DN 15 閥體：10 lb / 4.5 kg

              3/4 和 1-in / DN 20 和 25 閥體：22 lb / 10 kg

              1-1/2 和 2-in 閥體/ DN 40 和 50：55 lb / 25 kg

MR98L 系列大體重量

       1/4 NPT 閥體：7 lb / 3.2 kg

              1/2-in / DN 15 閥體：15 lb / 6.8 kg

              3/4 和 1-in / DN 20 和 25 閥體：35 lb / 16 kg



特點

功能多樣

差壓能力

專業服務能力

寬量程比

石墨墊片

壓力設定到 400 psig / 27.6 bar

配合合成橡膠閥座實現嚴密關斷

易于維護

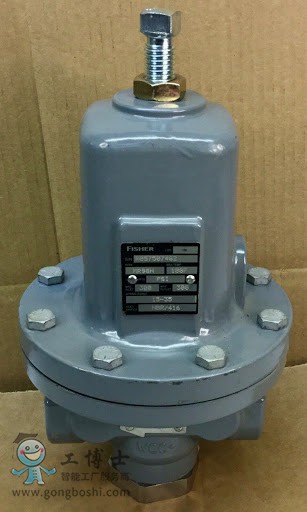

       產品圖片
