系列03符合iec 61076-2-106圓形連接器，IP 40/IP 68標準，帶M16螺紋鎖緊接頭的
部件種類豐富，***高可達14芯，可帶和不帶360°屏蔽。兼容性配合符合iec 61076-2-106和iec 60130-9要求.采用焊接或壓接技術便于安裝.防護等級為IP 40和IP 68。包括多種型號用于4G/5G移動無線網絡，符合AISG C 485標準。™版本甚至可以在無配合件時密封.用于信號和***高5A的負載電流. 注意PCB布局，電磁兼容性RoHS/REACH

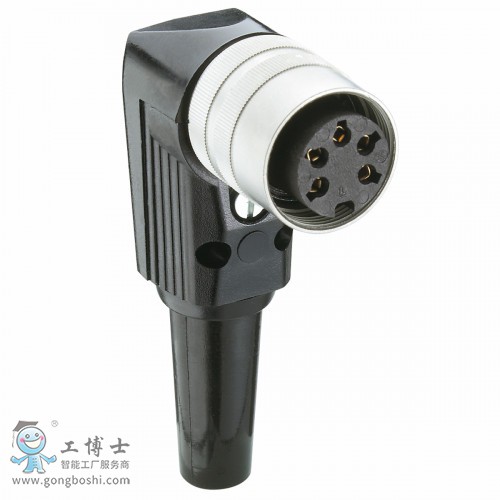

套接字Iec 61076-2-106，ip 40，角版，帶螺紋接頭和焊錫端子。
環境條件
溫度范圍：-40°C/+85°C
物料
絕緣體：Pa GF，V-0根據UL 94
聯系襯套：鍍銀閃光鍍金(3-8桿)
銅，預鎳和鍍金(12桿)
住房：PC，HB根據UL 94
機械數據
插入力/接觸：≤5.0 N*1
撤離部隊/接觸：≥1.2N(3-8極)
≥0.9N(12極)*2
保護課程：IP 40*3
1)用拋光鋼銷測量，標稱厚度為1.5毫米(12極為1.0毫米)
2)用拋光鋼銷測量，標稱厚度為1.5毫米(12極為1.0毫米)
3)根據iec din en 60529的規定，只有與相應的對應方處于鎖定狀態。
可連接的電線用于焊接連接
部分：≤0.75毫米(AWG 20)
(3-8桿)
≤0.25毫米(AWG 24)
(12極)
電纜直徑：4-6毫米
電氣數據(T)安姆20°C)
接觸電阻：≤5米
額定電流：5 A(T安姆40°C，3-8極)
3 A(T)安姆40°C，12極)
額定電壓：污染程度為1：
300 V(版本30、40、50/6、60、70)
100 V(版本50、71、80、81)
160 V(Polbild 120)
污染程度為2：
250 V(第30、40版)
32 V(版本50、71、80、81)
160 V(版本50/6、60、70、120)
額定脈沖電壓：1500 V(版本30、40、50/6、60、70、120)
500 V(版本50、71、80、81)
