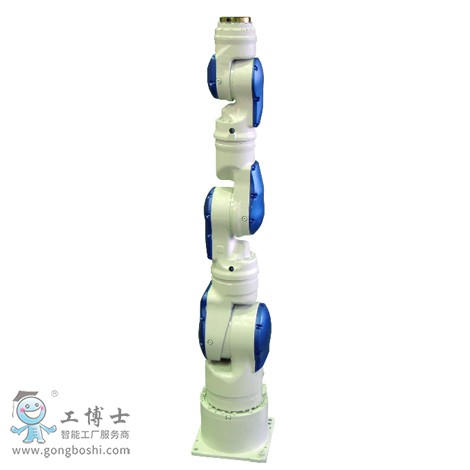

SIA10F

7軸多功能工業用機器人。追求合適的構造、性能、功能，
實現生產設備更小化配置與節能。搭配小型控制柜FS100，省空間。

7軸垂直多關節
負載：10Kg
動作范圍：720mm
控制柜：FS100
用途：搬運、組裝/分裝、其他

---

7個自由度，豐富了機器人作業姿勢
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
小型控制柜，節省空間

機器人型號		SIA10F
適用控制柜		FS100*4
設置*1		F.W.C
自由度		7
可搬質量		10kg
垂直伸長度		1203mm
水平伸長度		720mm
重復定位精度*2		0.1mm
動作范圍	旋轉軸	-
	S軸（旋轉）	-180° ~ +180°
	L軸（下臂）	-110° ~ +110°
	E軸（肘）	-170°~+170°
	U軸（上臂）	-135° ~ +115°
	R軸（手腕旋轉）	-180° ~ +180°
	B軸（手腕擺動）	-110° ~ +110°
	T軸（手腕回轉）	-180° ~ +180°
***大速度	旋轉軸	-
	S軸（旋轉）	170°/s
	L軸（下臂）	170°/s
	E軸（肘）	170°/s
	U軸（上臂）	170°/s
	R軸（手腕旋轉）	200°/s
	B軸（手腕擺動）	200°/s
	T軸（手腕回轉）	400°/s
容許力矩	R軸（手腕旋轉）	31.4N.m
	B軸（手腕擺動）	31.4N.m
	T軸（手腕回轉）	19.6N.m
容許慣性力矩 （GD2/4）	R軸（手腕旋轉）	1.0kg.m2
	B軸（手腕擺動）	1.0kg.m2
	T軸（手腕回轉）	0.4kg.m2
本體質量		60kg
電源容量*3		1.5kVA*6

*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：僅限搬運用途。
*5： 也準備了內置晶體傳感器的規格。
*6：SIA1OF的時候是1.0kVA。
*7：SIA2OF的時候是1.5kVA。
*8：SDA5F的時候是1.5kVA。
*9：SDA10F的時候是2.0kVA

---
