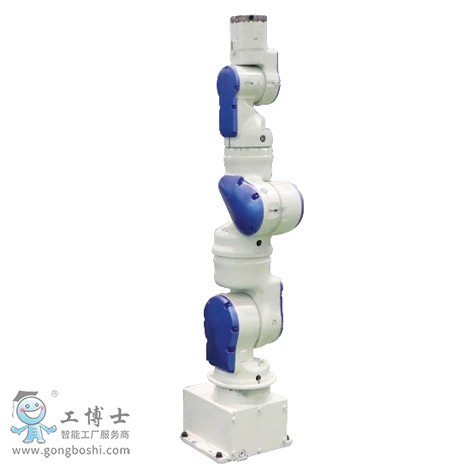

SIA5D

7軸多功能工業用機器人。 追求合適的構造、
性能、功能，實現生產設備更小化配置與節能。

7軸垂直多關節
負載：5Kg
動作范圍：559mm
控制柜：DX100
用途：搬運、組裝/分裝、其他

---

7個自由度，豐富了機器人作業姿勢
全軸低功率輸出，無需設置安全柵欄，設備構成簡易
性能可靠易維護

機器人型號		SIA5D
適用控制柜		DX100
設置*1		F.W.C
自由度		7
可搬質量		5kg
垂直伸長度		1007mm
水平伸長度		559mm
重復定位精度*2		0.06mm
動作范圍	旋轉軸	-
	S軸（旋轉）	-180° ~ +180°
	L軸（下臂）	-110° ~ +110°
	E軸（肘）	-170°~+170°
	U軸（上臂）	-90° ~ +115°
	R軸（手腕旋轉）	-180° ~ +180°
	B軸（手腕擺動）	-110° ~ +110°
	T軸（手腕回轉）	-180° ~ +180°
***大速度	旋轉軸	-
	S軸（旋轉）	200°/s
	L軸（下臂）	200°/s
	E軸（肘）	200°/s
	U軸（上臂）	200°/s
	R軸（手腕旋轉）	200°/s
	B軸（手腕擺動）	230°/s
	T軸（手腕回轉）	350°/s
容許力矩	R軸（手腕旋轉）	14.7N.m
	B軸（手腕擺動）	14.7N.m
	T軸（手腕回轉）	7.35N.m
容許慣性力矩 （GD2/4）	R軸（手腕旋轉）	0.45kg.m2
	B軸（手腕擺動）	0.45kg.m2
	T軸（手腕回轉）	0.11kg.m2
本體質量		30kg
電源容量*3		1.0kVA

*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：只限搬運用途

---
