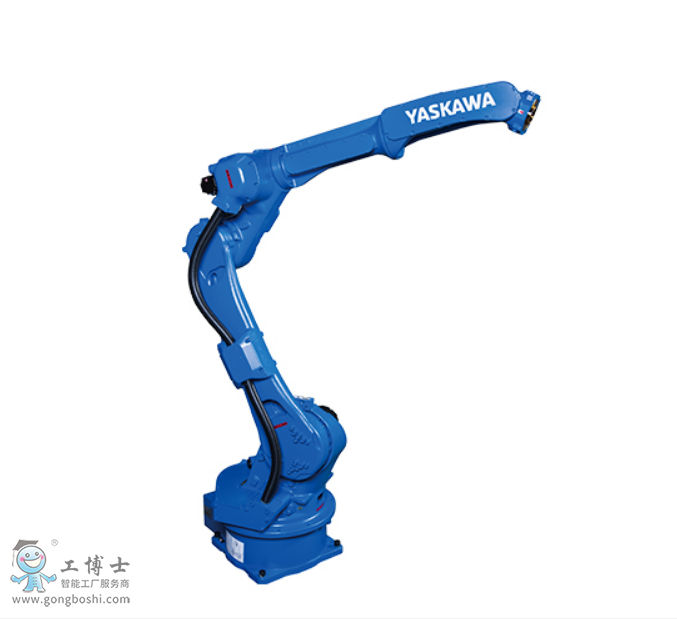

MOTOMAN-GP25-12-6軸垂直多關節型負載：25KG
MOTOMAN-GP35L
6軸垂直多關節型
負載：35KG
動作范圍：2538mm
控制柜：YRC1000
用途：搬運、取件/包裝、碼垛、組裝/分裝
以類高性能的可搬運質量和高速的動作性能，實現高生產性
MOTOMAN-GP25（負載25kg -動態范圍1,730mm）的動作范圍擴展到2010mm，進一步擴大自動化的對象范圍。
采用中空手臂構造，可將傳感器線纜以及氣體管道內置其中
采用了減小手臂與周邊設備的干涉的設計
| 標準規格 |
MOTOMAN-GP25-12 |
| 型號 |
YR-1-06VXH25-A10 |
| 構造 |
垂直多關節型（6個自由度） |
| 可搬質量*1 |
12kg |
| ***大可達 |
2010 ㎜ |
| 重復定位精度*2 |
0.03mm |
| 動作范圍 |
S軸（旋轉） |
-180°- +180° |
| L軸（下臂） |
-105° - +155° |
| U軸（上臂） |
-86° - +160° |
| R軸（手腕旋轉） |
-200° - +200° |
| B軸（手腕擺動） |
-150° - +150° |
| T軸（手腕回轉） |
-455° - +455° |
| ***大速度 |
S軸（旋轉） |
3.67rad/s, 210°/s |
| L軸（下臂） |
3.67rad/s, 210°/s |
| U軸（上臂） |
3.84rad/s, 220°/s |
| R軸（手腕旋轉） |
7.59rad/s, 435°/s |
| B軸（手腕擺動） |
7.59rad/s, 435°/s |
| T軸（手腕回轉） |
12.2rad/s, 700°/s |
| 容許力矩 |
R軸（手腕旋轉） |
22N.m |
| B軸（手腕擺動） |
22N.m |
| T軸（手腕回轉） |
9.8N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
0.65kg.m2 |
| B軸（手腕擺動） |
0.65kg.m2 |
| T軸（手腕回轉） |
0.17kg.m2 |
| 本體質量 |
260kg |
| 防護等級 |
本體：IP54, 手腕軸：IP67 |
| 安裝環境 |
溫度 |
0° - +45° |
| 濕度 |
20% - 80%RH（無結露） |
| 震動 |
4.9m/s2以下 |
| 其他 |
不可有引火性及腐蝕性氣體，液體遠離電氣噪音源 |
| 電源容量*3 |
2.0kVA |
| 安裝方式*4 |
置地式，倒掛式，壁掛式，傾斜式 |
| 用途 |
搬運、取件/包裝、碼垛、組裝/分裝 |
| 備注 |
*1：U臂上的負載隨手腕部負載重量變化。
*2：JIS B 8432為基準。
*3記載了自軸的動作范圍而不是對地基準。
*4：因用途，動作模式而異。
*5：壁掛式，傾斜式安裝時，S軸的動作會有限制。
(注)本表是以SI單位系為記載。 |
