Fisher V250 控制閥是一種重型、無法蘭的節流球閥，常用于控制氣體輸送管線、配氣

---

和液體管線的流量。 提供單一球形密封、流量環、或雙密封結構。

---



規格



---

認證CURT、PED、CRN、逸散性排放、NACE

流量特性線性

材料碳鋼、不銹鋼、雙面

操作溫度標準溫度

壓力等級ASME

工藝連接件類型法蘭式

切斷等級IV 級 （FCI 70-2）

閥門尺寸NPS 4、NPS 6、NPS 8、NPS 10、NPS 12、NPS 16、NPS 20、NPS 24



特點



---

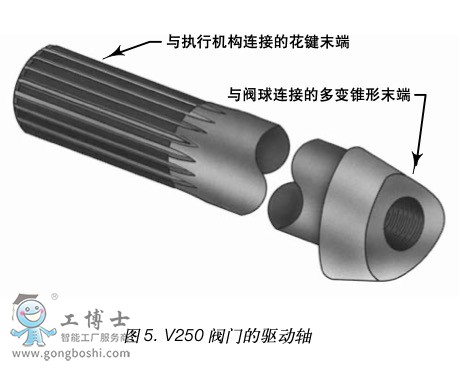

錐形-多邊形球到軸連接和對夾式花鍵執行機構連接消除了傳動鏈中的空轉或死區。

---

縮小的球孔設計使閥門具有修正等百分比流量特性和出色的響應特性。

---

材料適用于處理酸性工況的應用。 這些材料符合 NACE MR0175-2002 的要求。

---

壓力平衡驅動軸設計采用 PTFE 襯里軸承和助壓軸密封布置，實現更長的可靠服務壽命。

---

兩片式球體和軸組件方便了維修人員對內件做徹底檢查，使零件更換工作量降到小。

---

可選購的動荷載填料系統設計采用非常光滑的軸表面和動荷載填料，密封性能極佳。

---

可選購的動荷載填料系統設計采用非常光滑的軸表面和動荷載填料，密封性能極佳。



特性

---



---

● 耐高壓差-V250閥門600磅級結構可在82°C  (180°F)溫度下承受103 bar (1500 psi) 靜壓差，LCC鋼和CF8M(316不銹鋼)的900磅級結構可 在38*C(100F)溫度下承受155 bar (2250 psi)靜壓差。

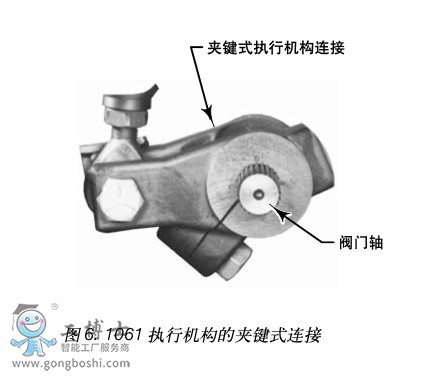

●操作有效一錐形 多邊球-軸桿連接和夾緊花鍵執行機構連接避免了驅動軸運動損失或死區，使閥門適用于調節控制。



●出色的流量控制一縮 小的球孔設計使閥]具有修正等百分比流量特性和出色的響應特性。

●關閉緊密-V250球密封結構閥門關閉時閥[門泄漏量是流量的百萬分之一。



●流量大-V250 球閥結構對于可壓縮和不可壓縮流體都比傳統直通閥具有更大的流量。

●較大流量-V250球閥結構比傳統的直通閥相比，能為可壓縮和不可壓縮液體提供更大的流量。



●適用酸性工況一對 于酸性氣體工況，V250閥門 可采用符合美國腐蝕工程師協會(NACE) MR0175-2002標準的耐腐蝕內件。



●工作壽命更長一內襯 PTFE軸承的壓力平衡式驅動軸設計和壓力輔助且軸密封設置使閥門具有長久可靠的工作壽命。



●維修量小一兩片式球體和軸組件方便了維修人員對內件做徹底檢查，使零件更換工作量降到了很小。



●良好的環保性能一可選用的動載填料函系統設計用于在動載荷作用下與光軸面配合,具有優良的密封效果。



---

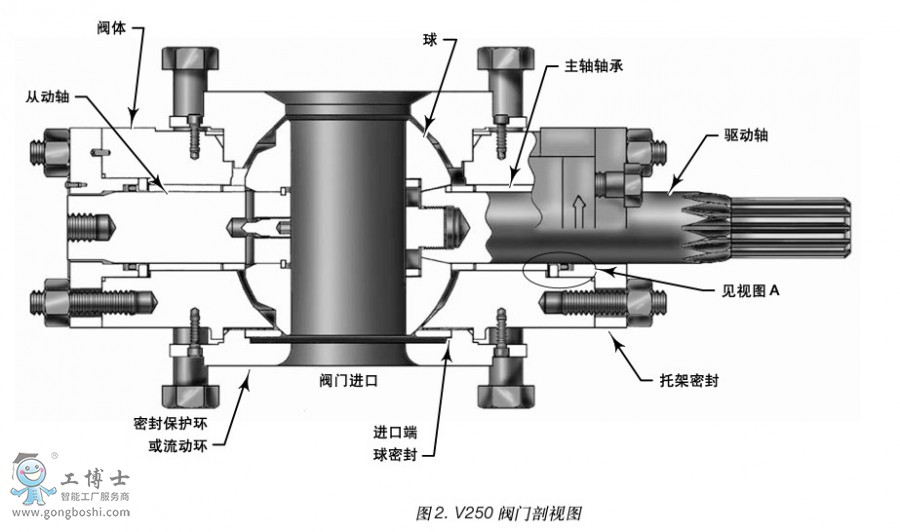

V250旋轉控制閥

---

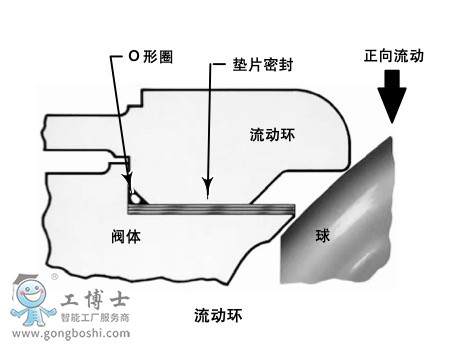

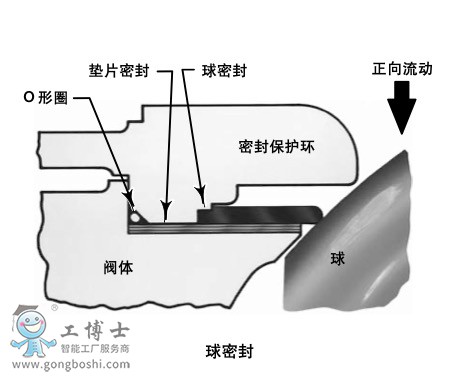

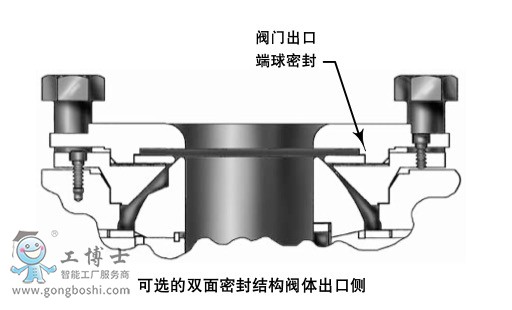

V250 Hi-Ball旋轉控制閥設計用于重載調節和開關場合。閥門]根據具體尺寸的不同安裝在兩個600磅級或900磅級管路法蘭之間。V250閥門有單球面密封、流動環和雙面密封三種結構可以選擇。單面密封用于需緊密關閉的場合;流動環結構可滿足高溫要求;雙面密封 (進出口均有密封環)用于雙向流動關閉場合。V250 Hi-Ball旋轉控制閥通常用于對輸配氣管路和液體管路中流體的流動進行調節和控制。

---

---
