概述

      本開關柜配用了高開斷能力和低截流值的VS1真空斷路器或VD4真空短路器，具有防止誤分組合路器、防止帶負荷推拉手車、防止接地開關閉合斷路器、防止帶電時誤合接地開關、防止誤入帶電隔室的“五妨”聯鎖功能，是一種性能優越的配電裝置。





型號及含義





執行標準

GB 3906  3~35KV交流金屬封閉開關設備

GB/T11022 高壓開關設備和控制設備標準的共用技術要求

DL/T404戶內交流高壓開關訂貨技術條件



使用環境

周圍空氣溫度 上限+40℃ 下限-15℃

設備安裝場所的***大海拔高度：1000m

環境濕度 日平均相對濕度≤95% 月平均相對濕度≤90%

地震烈度不超過8度

周圍空氣應不受腐蝕性或可燃?xì)怏w，水蒸汽等明顯污染。

無嚴重污穢及經常的劇烈振動。



產品特點

       本開關柜的設計制造和所采用的元器件均符合國際電工委員會（IEC）標準和國家（GB）標準，充分考慮了客戶簡便、可靠、安全等多方面的要求：

•清晰明了的提示和簡單容易的操作

•所有的操作均在正面完成

•智能控制器參數現場整定

•只需要作簡單的常規操作檢查和清潔維護，每五年潤滑一次

•高興可靠的三維參數化設計是可靠性的有力保證

•質量保證體系符合ISO9001要求

•完全空氣絕緣，沒有泄溻的危險

•各自獨立的功能隔室和壓力釋放通道

•高達IP4X的防護等級

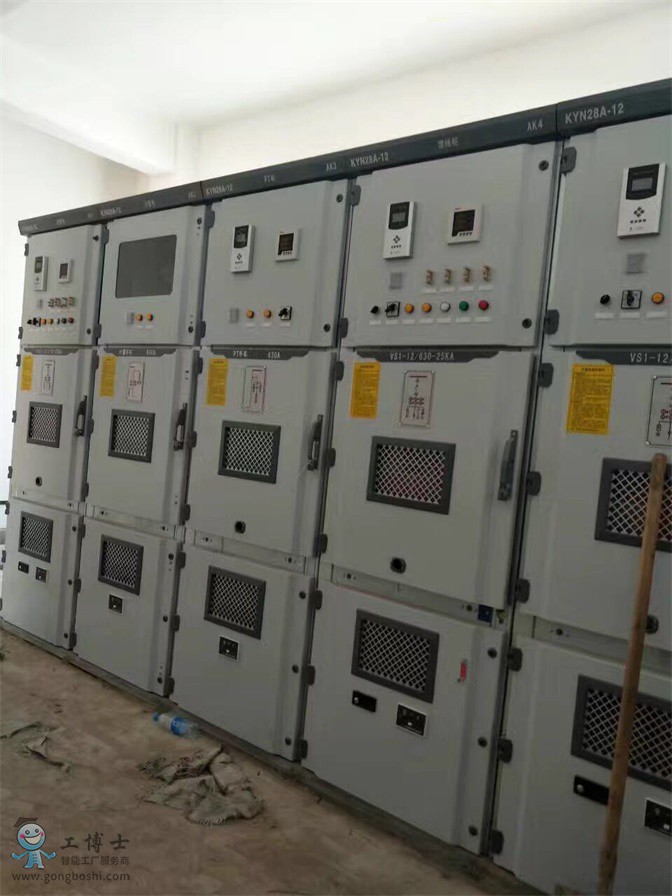

產品結構

•緊湊型設計，體積小，減少了占地面積

•正面安裝調試與維護，可背對背安裝或靠墻安裝

•柜體采用敷鋁鋅鋼板，抗腐蝕，抗氧化，沒有掉漆生銹的煩惱

•采用多重折彎工藝，機械強度高，重量輕

•數控加工，通過拉珋螺母和高強度的螺栓連接而成，精度高，外形美觀

•方案齊全完備，外殼達到IP4X

•可抽出部分件體積小，重量輕，維護方便，通過懸掛式導軌進出，互換性好

•手車、接地開關、門災害時有可靠機械聯鎖，操作靈活，安全

•各功能部件置于單獨的隔離室中，如有故障不會蔓延至相鄰隔室

•各功能隔室均設有泄壓裝置，可確保發生內部故障時操作人員和開關柜的安全

•凝漏控制器可防止因高濕度或溫度突變而產生凝惑

•柜間采用陰烯的母線套管，防止故障時電弧在柜間漂移

•出線電纜位置高度達到800mm,方便接線

•智能式控制保護裝置，能方便現實配電自動化
