KOSO自立式調節閥 501T頂部導向型單座調節閥配 6300RB氣動活塞式執行機構

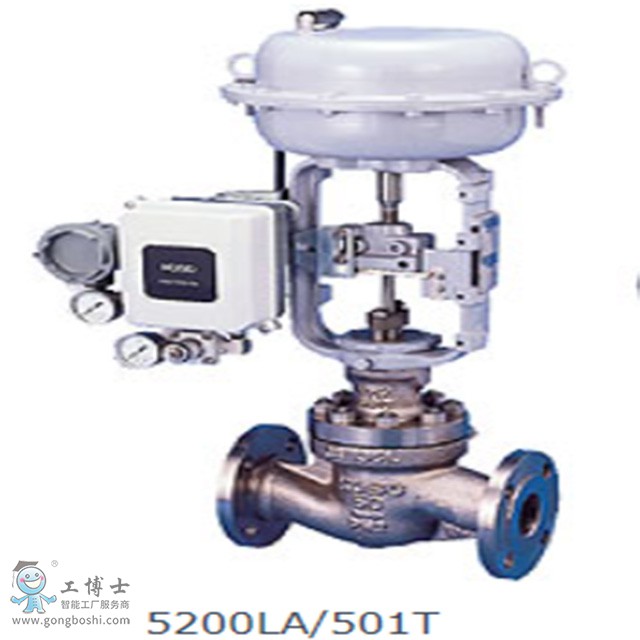

1、501T頂部導向型單座調節閥概述
頂部導向型單座調節閥是一種體積小結構簡單但卻能適應苛刻工況條件的單座調節閥 , 該系列調節閥很容易制成波紋管密封型 蒸汽夾 套型 加長型上閥蓋等特殊結構
2、6300RB氣動活塞式執行機構概述
該系列是一種外形小、高性能的執行機構，分為雙動作和單動作兩種，與角行程調節閥組合，可用于調節 和開關的場合。 該系列也可用于其它回轉裝置的場合。
3、6300RB氣動活塞式執行機構優點
小力矩氣缸
雙氣缸齒輪齒條式執行機構
輸出軸回轉角度/90度或60度
4、6300RB氣動活塞式執行機構規格
|
6300RB
|
雙動作型
|
| 形式 |
63B0RB |
63B1RB |
63B2RB |
63BARB |
63B3RB |
63BBRB |
63B4RB |
| 尺寸 |
ATO51 |
AT101 |
AT201 |
AT251 |
AT301 |
AT351 |
AT401 |
| 輸出力 |
16.6 |
29.3 |
58.2 |
91.5 |
133 |
215 |
277 |
| |
|
|
|
|
|
|
|
| 形式 |
63BCRB |
63B5RB |
63BDRB |
63B6RB |
63BERB |
63B7RB |
|
| 尺寸 |
AT451 |
AT501 |
AT551 |
AT601 |
AT651 |
AT701 |
|
| 輸出力 |
435 |
567 |
766 |
1064 |
1787 |
2594 |
|
|
6300RB
|
單動作型
|
| 形式 |
63B0RB |
63B1RB |
63B2RB |
63BARB |
63B3RB |
63BBRB |
63B4RB |
| 尺寸 |
AT051 |
AT101 |
AT201 |
AT251 |
AT301 |
AT351 |
AT401 |
| 輸出力 |
6.7 |
11.1 |
22.1 |
36.7 |
50.7 |
82 |
105 |
| |
|
| 形式 |
63BCRB |
63B4RB |
63BDRB |
63B6RB |
63BERB |
63B7RB |
|
| 尺寸 |
AT451 |
AT501 |
AT551 |
AT601 |
AT651 |
AT701 |
|
| 輸出力 |
165 |
224 |
292 |
425 |
721 |
992 |
|
| 供給氣壓 |
雙動作:300-500KPa 單動作:300,400,500 |
| 動作 |
正作用(DA),反作用(RA) |
| 允許環境溫度 |
標準型:-20～+60度 低溫型:-50～+60度 高溫型:0～+100度 |
| 選購設備 |
手動操作機構,限位開關,定位器,過濾減壓閥,調速器,鎖止閥,電磁閥 |
