無錫KOSO工裝7300RB 氣動角行程式執行機構操作手冊
1、7300RB角行程執行機構概述

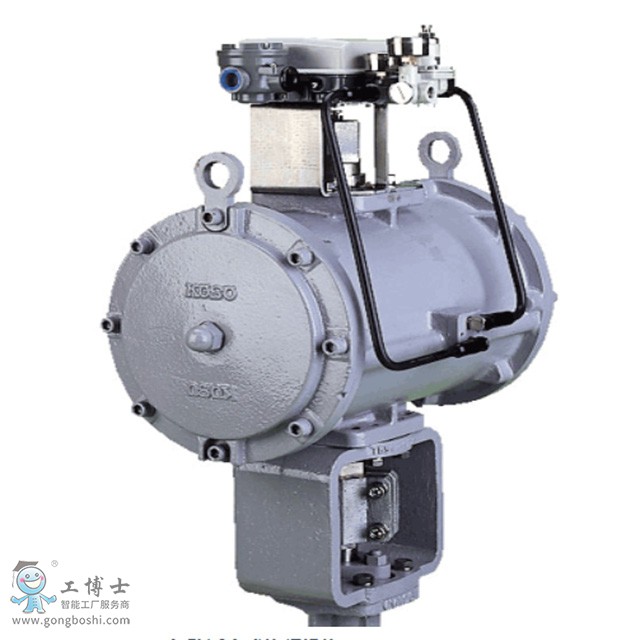

KOSO TORK系列是一種中等輸出力、高性能的氣動執行機構，分為雙動作和單動作兩種，與角行程調節閥組合使用，可用于調節和開關的場合.該系列也可用于其它回轉（90度）的場合

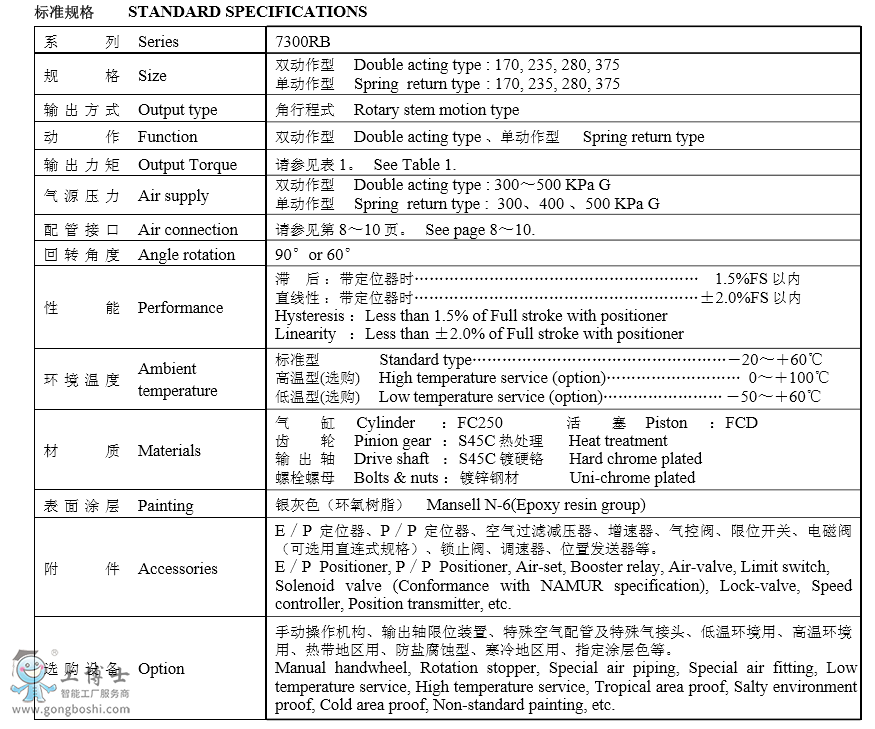

2、7300RB角行程執行機構規格
3、7300RB角行程執行機構類型

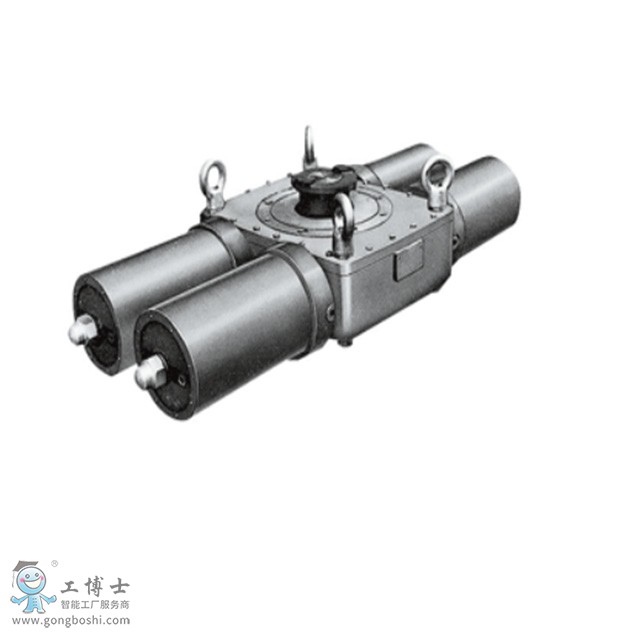

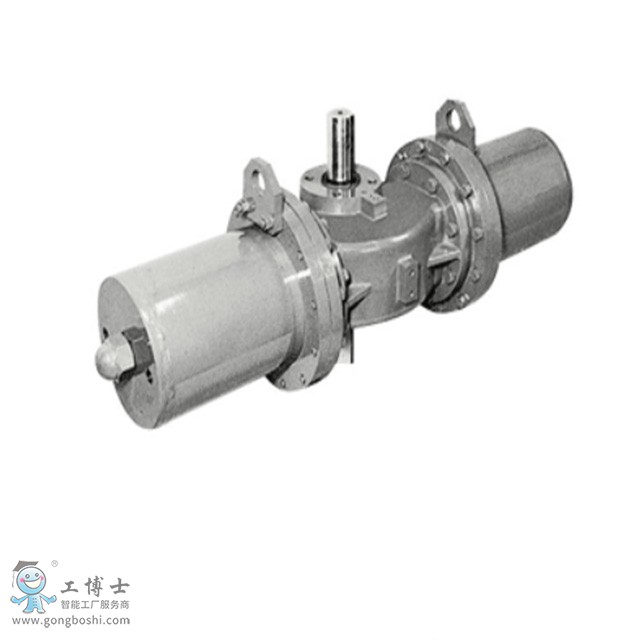

6400RB氣動活塞式執行機構大力矩氣缸4氣缸拔叉式氣動執行機構輸出軸回轉角度/90度或60度； 6500RB氣動活塞式執行機構大力矩氣缸4氣缸拔叉式氣動執行機構輸出軸回轉角度/90度或60度；7300RB氣動活塞式執行機構中等力矩氣缸雙氣缸齒輪齒條式氣動執行機構輸出軸回轉角度/90度或60度。
4、7300RB角行程執行機構類型特點
□單動作型及雙動作型執行機構均以輸出軸為中心呈 左左右對稱結構，因此可以穩定地安裝在閥體上。
□單動作型執行機構的動作變更時，因傳動軸兩端的 連連接尺寸相同，根據需要可以方便地選擇在通氣的 情情況下輸出軸左轉或右轉。
□單作用型執行機構的彈簧被安裝在固定的氣缸蓋 內，并被預壓至設定位置，所以可方便、安全地進 行拆卸或組裝。
