TH-GPF光纖激光切割機
典型應用
Ø 行業：鈑金行業、廚具行業、機箱機柜行業、五金柜體行業、制冷設備行業、環保設備行業、汽車制造行業、農用機械行業、電梯制造行業、鋼構建筑行業；
Ø 材料：專業用于切割金屬板材,碳鋼板、不銹鋼板，銅板、鋁合金板、鍍鋅板、電解板、硅鋼、鈦合金、鍍鋁鋅板等多種金屬材料；
產品特點
l 靈活操作運動系統，人性化的設計，更實用的用戶體驗；
l 包圍式龍門雙驅、同步交換臺設計，節約上下料時間，提高生產效率；
l 機床穩定性高：龍門采用高強度鋁合金整體擠壓橫梁，具有質量輕，動態響應性好；X&Y軸采用精密斜齒輪傳動，有效保證切割穩定的精度；
l 集中式的工藝數據庫，隨用隨調；
技術參數
|
型號
Model
|
TH-GPF3015
|
TH-GPF4020
|
TH-GPF6020
|
TH-GPF6025
|
|
激光器功率
Laser power
|
1000-6000W
|
3000W-6000W
|
3000W-10000W
|
|
Z軸行程
Z axis stroke
|
250mm
|
250mm
|
250mm
|
|
X/Y軸***大定位速度
Max.running speed of X/Y axis
|
96m/min
|
96m/min
|
84m/min
|
|
X/Y軸***大聯動速度
Max.linkage speed of X/Y axis
|
130m/min
|
96m/min
|
89m/min
|
|
X/Y軸***大加速度
Max.acceleration of X/Y single axis
|
1.0G
|
0.9G
|
0.8G
|
|
定位精度
Positioning accuracy
|
±0.05mm/m
|
|
重復定位精度
Repositioning accuracy
|
±0.03mm
|
產品參數Specifications
|
型號Model
|
TH-GPF3015
|
TH-GPF4020
|
TH-GPF6020
|
TH-GPF6025
|
|
加工幅面
Working area
|
3000*1500mm
|
4000*2000mm
|
6000*2000mm
|
6000*2500mm
|
|
交換臺工作臺***大載重
Maximum load of the exchange table
|
0.8T
|
1.6T
|
2.5T
|
3.1T
|
|
機床重量
Machine weight
|
6T
|
8.5T
|
12T
|
14T
|
|
機床外形尺寸
Machine dimensions
|
9000*2900*2100mm
|
11000*3400*2370mm
|
15000*3400*2370mm
|
15000*3900*2370mm
|
***大加工板材厚度
|
加工板材
|
Material
|
1000W
|
2000W
|
3300W
|
4000W
|
6000W
|
8000W
|
10000W
|
|
碳鋼
|
Carbon steel
|
12mm
|
16mm
|
20mm
|
25mm
|
25mm
|
25mm
|
35mm
|
|
不銹鋼
|
Stainless steel
|
5mm
|
8mm
|
10mm
|
16mm
|
25mm
|
30mm
|
45mm
|
|
鋁板
|
Aluminum
|
3mm
|
6mm
|
8mm
|
14mm
|
20mm
|
30mm
|
45mm
|
|
紫銅
|
Copper
|
2mm
|
4mm
|
5mm
|
8mm
|
10mm
|
14mm
|
18mm
|
|
黃銅
|
Brass
|
2mm
|
4mm
|
5mm
|
10mm
|
14mm
|
16mm
|
20mm
|
適用范圍：用于切割0.5~25mm碳鋼板，0.5~25mm不銹鋼；0.5~20mm鋁板；0.5~10mm紫銅；0.5~14mm黃銅；(加工厚度和速度主要與激光器有關)

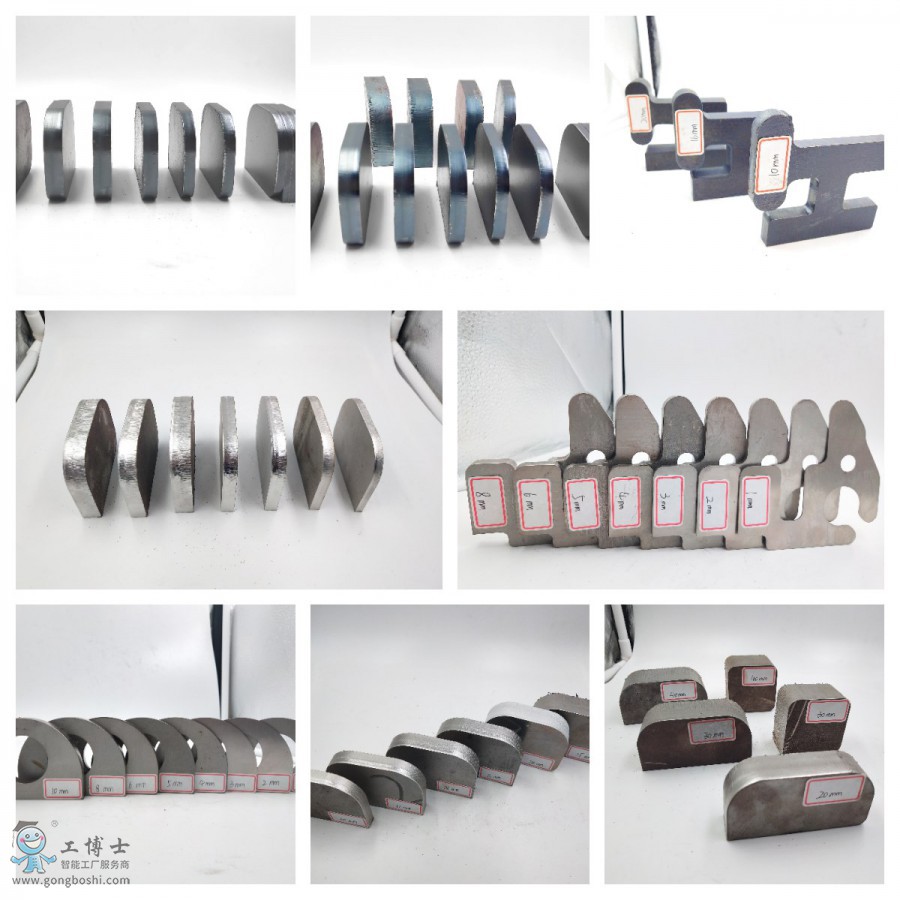

切割樣品

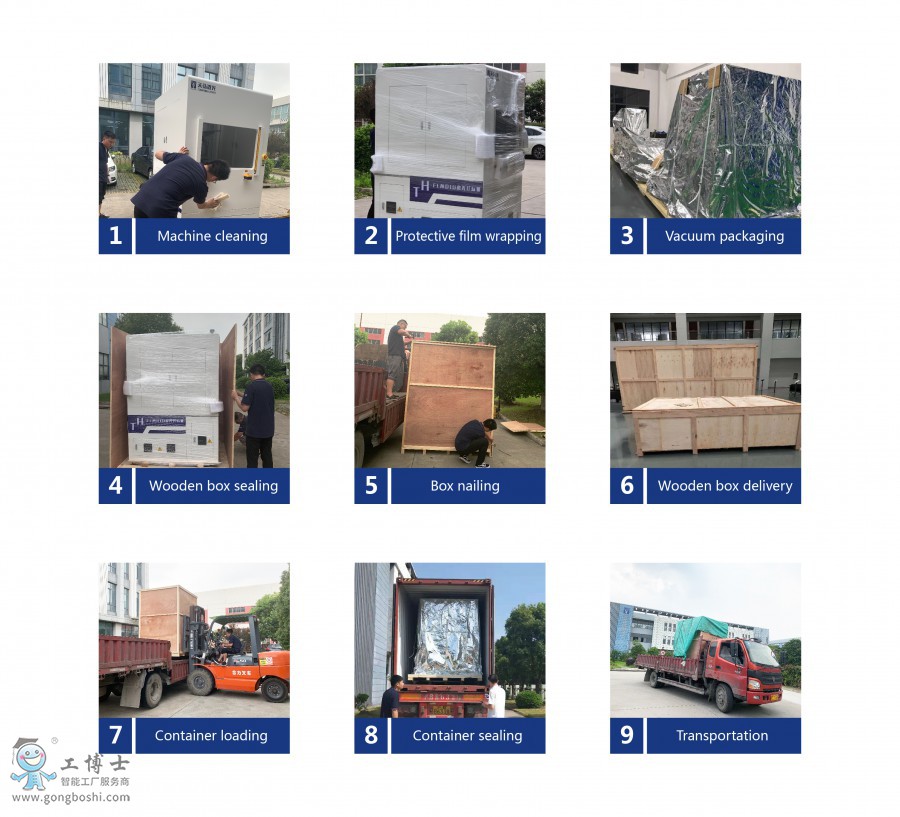

包裝發貨
