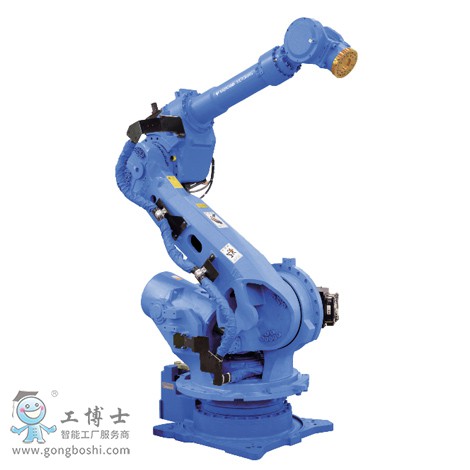

安川機器人EPH130D
精度高，壽命長，獨特構造適合高頻重復動作。
6軸垂直多關節
負載：130Kg
動作范圍：2651mm
控制柜：DX100
用途：搬運、沖壓機間搬運
獨特長上臂設計，適合重復取件動作;
全軸低功率輸出，無需設置安全柵欄，設備構成簡易;
加長手臂，動作范圍擴大;
| 機器人型號 |
EPH130D |
| 適用控制柜 |
DX100 |
| 設置 |
S |
| 自由度 |
6 |
| 可搬質量 |
130kg |
| 垂直伸長度 |
3372mm |
| 水平伸長度 |
2651mm |
| 重復定位精度*2 |
±0.2mm |
| 動作范圍 |
S軸（旋轉） |
-180° ~ +180° |
| L軸（下臂） |
-60° ~ +76° |
| U軸（上臂） |
-137.5° ~ +230° |
| R軸（手腕旋轉） |
-360° ~ +360° |
| B軸（手腕擺動） |
-130° ~ +130° |
| T軸（手腕回轉） |
-360° ~ +360° |
| S軸（旋轉） |
130°/s |
| *大速度 |
L軸（下臂） |
130°/s |
| U軸（上臂） |
130°/s |
| R軸（手腕旋轉） |
215°/s |
| B軸（手腕擺動） |
180°/s |
| T軸（手腕回轉） |
300°/s |
| 容許力矩 |
R軸（手腕旋轉） |
735N.m |
| B軸（手腕擺動） |
735N.m |
| T軸（手腕回轉） |
421N.m |
容許慣性力矩
（GD2/4） |
R軸（手腕旋轉） |
45kg.m2 |
| B軸（手腕擺動） |
45kg.m2 |
| T軸（手腕回轉） |
15kg.m2 |
| 本體質量 |
1495kg |
| 電源容量*3 |
7.5kVA |
*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：只限搬運用途。
