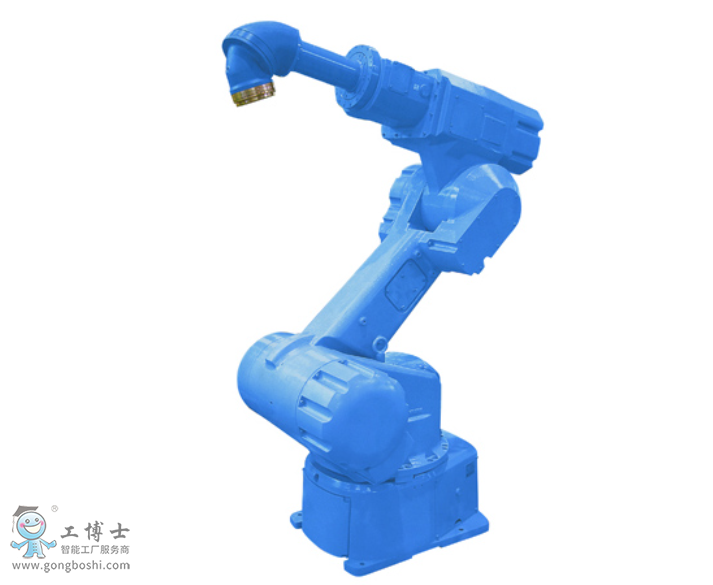

安川噴涂機器人EPX2050

采用中空細長手臂!
6軸垂多關節
負載: 15Kg
動態范圍: 2054mm
控制柜: NX100
用途:搬運、噴涂

噴***用軟管可內置于中空細長手臂內，以避免與工件之間發生碰撞;
通過在手臂上搭載噴涂機器，從而縮短清洗，換色時間，節約涂料及清洗液。



機器人型號		EPX2050
適用控制柜		NX100
設置		F.W
自由度		6
可搬質量		15kg
垂直伸長度		2806mm
水平伸長度		2054mm
重復定位精度*2		±0.5mm
動作范圍	S軸（旋轉）	-90° ~ +90°（掛壁時： -20°~+20°）
	L軸（下臂）	-50° ~ +100°
	U軸（上臂）	+5° ~ +163°
	R軸（手腕旋轉）	-360° ~ +360°
	B軸（手腕擺動）	-360° ~ +360°
	T軸（手腕回轉）	-360° ~ +360°
*大速度	S軸（旋轉）	120°/s
	L軸（下臂）	120°/s
	U軸（上臂）	125°/s
	R軸（手腕旋轉）	360°/s
	B軸（手腕擺動）	360°/s
	T軸（手腕回轉）	360°/s
容許力矩	R軸（手腕旋轉）	45.8N.m
	B軸（手腕擺動）	33.8N.m
	T軸（手腕回轉）	10.8N.m
容許慣性力矩 （GD2/4）	R軸（手腕旋轉）	1.45kg.m2
	B軸（手腕擺動）	0.79kg.m2
	T軸（手腕回轉）	0.10kg.m2
本體質量		540kg
電源容量*3		5.0kVA



 *1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：但是，在+5°~+10°的動作范圍內，R軸的動作范圍會有-260°~-65°，+60°~+260°的限制。
*5：但是，在-145°~-20°，+215°~+260°的動作范圍內，B軸的動作范圍會有-195°~+15°的限制。
*6：-40°~+180°（S軸:-90°~+90°）
       -40°~+120°（S軸:+90°~+120°）
       -40°~+120°（S軸:-90°~-90°）

更多產品詳情了解，請點擊關注：安川噴涂機器人
