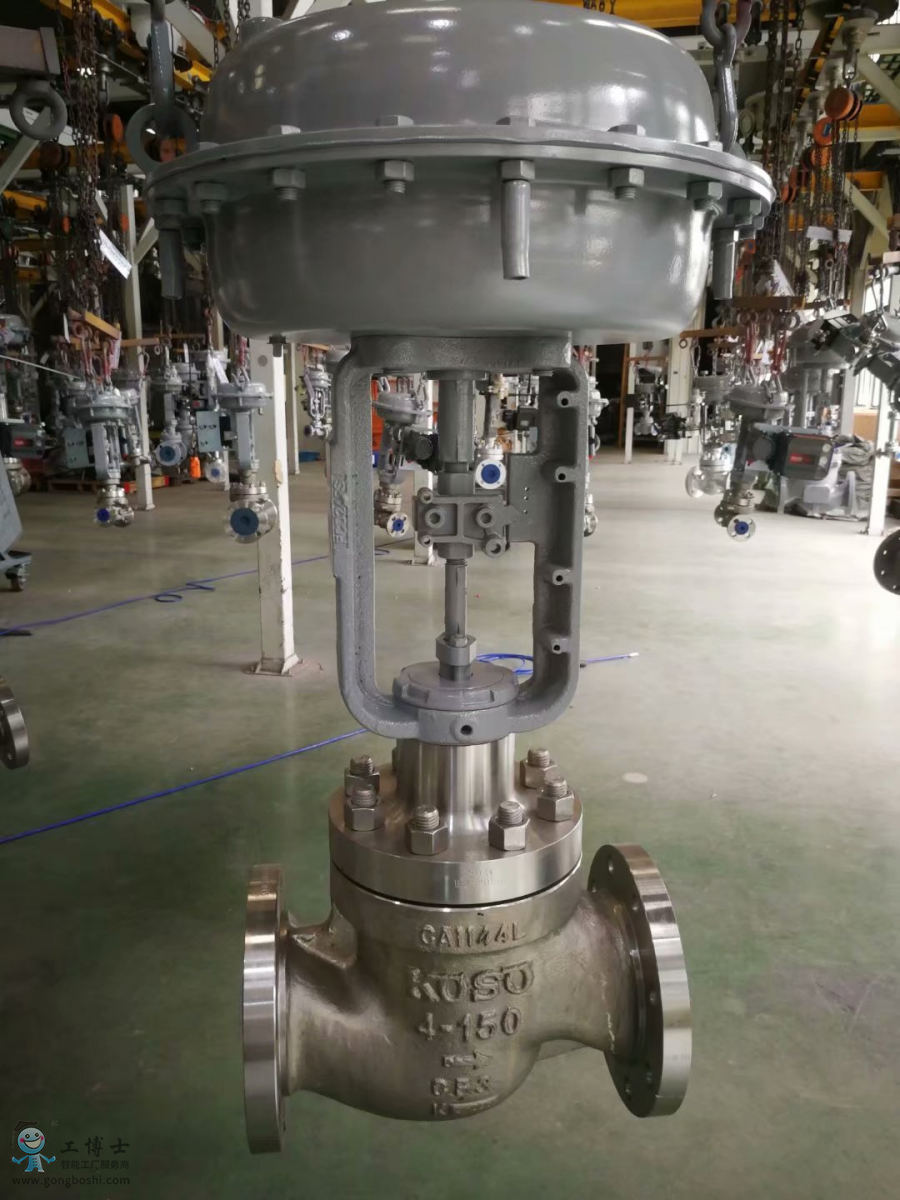

501T:頂部導向型單座調節閥 551T頂部導向型單座調節閥 520T小流量單座調節閥
KOSO 頂部導向型單座調節閥具有體積小，結構簡單，應用廣泛的特點。適用于非空化的液體以及噪音在規定范圍內的蒸汽、氣體的場合。
551T僅限于JIS10K、ANSI（JPI）150#的場合，具有交貨期短，價格便宜的特點。
520T適用于小流量場合的控制，特殊的設計確保閥芯不易折斷。
5200LA/501T |
5200LA/551T |
520T |
501T |
|
本體形式
|
501T:球形閥 |
551：球形閥 |
520T：球形閥 |
| 511T:角閥 |
|
公稱通徑
|
1/2"(15A)～8"(20A)
|
3/4"(15A)～8"(80A) |
1/2"(15A)～1"(20A) |
|
閥芯尺寸
|
1/8"(6A)～8"(200A)
|
1/4"(8A)～3"(80A) |
1/64"(1A)～1/16"(3A) |
|
公稱壓力
|
ANSI Class 150-1500
JIS 10K～40K
|
ANSI Class 150
JIS 10K～40K |
ANSI Class 150-600
JIS 10K～40K |
|
流體溫度
|
-196～+538℃
|
-196～+200℃ |
-45～+538℃ |
|
連接方式
|
法蘭式(RF,RTJ),焊接型(SW、BW)
|
|
閥體材質
|
SCPH2/WCB,SCPH21/WC6,SCPL1/LCB,SCS13A/CF8,SCS14A/CF8M,ETC
|
|
閥內件材質
|
SUS316,SUS316+Stellite,SUS316+TFE etc.
|
SUS316+Stellite |
|
可調比
|
50:1～30:1
|
6.8～8.8 |
|
流量特性
|
Liner,Eq%,On～Off
|
Modified Eq% |
Needle flow |
|
閥座泄漏量
|
硬密封
|
額定Cv×0.01%
|
|
軟密封
|
微汽泡級
|
|
執行機構
|
5200LA:氣動薄膜式執行機構
6300LA:氣動活塞式執行機構
3500LB,3600LB:全電子式執行機構
3800LA:電液式執行機構REXA |
