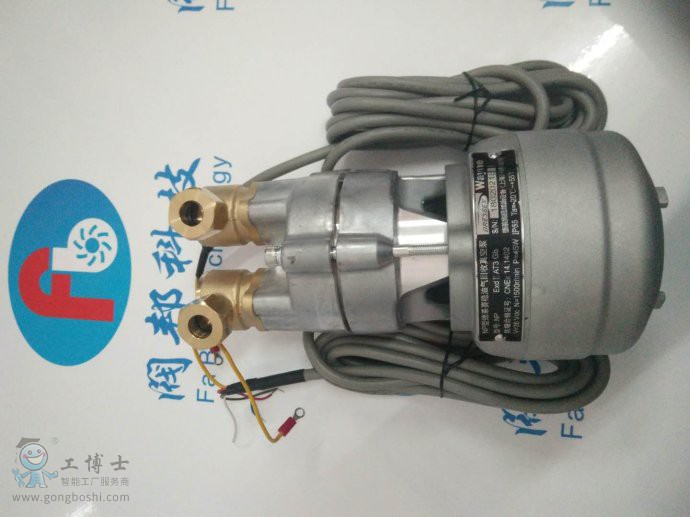

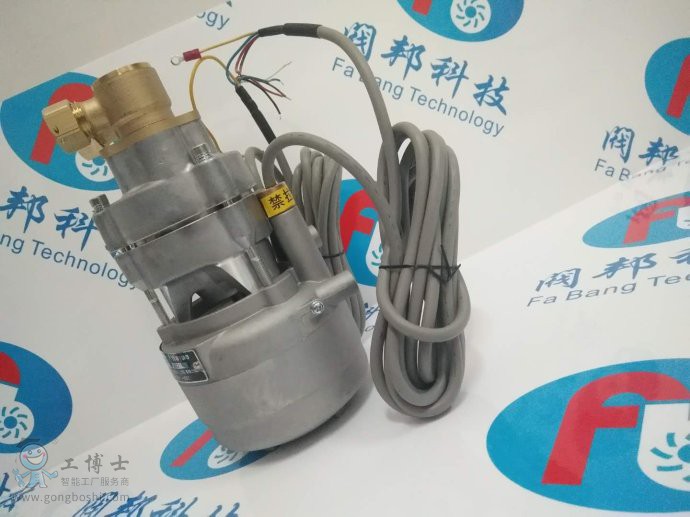

NP型德萊賽穩油氣回收真空泵( 以下簡稱NP泵)根據國家標準 G B 3 8 3 6.1 - 2 0 1 0 《爆炸性環境第 1 部分：設備通用要求》和 GB3836.2-2010《爆炸性 環 境 第 2 部 分 ： 由 隔 爆 外 殼 “d”保 護 的 設 備 》 ' 企 業 標 準 Q / T E T U 《 N P型 德 萊賽穩油氣回收真空泵》 以及相關行業標準設計、制造、檢驗，各項性能指 標均達到了國內先進水平。



1.技術參數

空氣溫度不超過+55°C。

空氣溫度不低于-20°C。

相對濕度為矣95%。

可應用于1區、2區，爆炸性氣體 或蒸汽混合物的場合。

2.防爆結構

隔爆外殼采用鋁壓鑄件，材料為YI113,抗拉強度小于等于120 MPa。試壓壓 力為2MPa歷時10 +gs .不泄漏,無變形。引入裝置采用密封圈夾緊的電纜引入 裝置，密封圈采用專用的彈性密封圈?適合電纜的外徑尺寸大小為C 7。

A處：圓筒轉動隔爆，隔爆結合面長度L大于等于12. 5mm，間隙ic小于等于45mm、 *小軸向間隙K大于等于0.05mm、計入K值時的  軸向間隙m小于等于0.30mm。

B處：螺紋隔爆，螺紋擰入深度筆8 mm，擰入扣數大于等于5扣，螺紋的配合精 度等級為6H/6g。

C處.采用阻焰器，進氣管道的火焰經過阻焰器的阻隔不會進入真空泵 內，真空泵內的火焰經過阻焰器的阻隔不會進入出氣管。

3.安裝及運行注意事項

3.1請勿在安裝前破壞真空包裝。

3.2請勿牽拉電機電源線。

3.3在使用過程中應保持阻焰器清潔，進風口不斃塵土纖維的阻礙。

3.3注意在管道連接時，各連接件緊固；氣路各連接部位應可靠密封。

3.4連接管路時，請確保過濾器在進氣端。

3.5勿擅自拆卸或更換電機控制線和反饋線出線口的引線壓緊螺母。

3.6電動機空載或負載運行時不應有斷續或異常的聲音或振動。

3.7當電動機的熱保護裝置和短路保護裝置連續發生動作時應檢查故障原因。（是來自電動機還是來自超負荷或是因?yàn)楸Ｗo(hù)裝置整定值太低).待消除故障后方可投入運行。

3.8運行過程中，用溫度計測量機殼的溫升一般不超過190°C電動機的電壓不允許超過額足電壓10%,吸入油氣溫度不得超過50°C

3.9證電動機軸承運行過程中的良好潤滑，一般電動機運行2000 h左右，即應補充或更換潤滑脂(封閉軸承在使用壽命期內不必更換潤滑脂）

4.安裝場地和安裝基礎

4.1NP泵的安裝場地應干燥、潔凈，NP泵周圍應通風良好，與其它設備要留有一定的間隔，以便于檢查、監視和清掃，環境溫度應在55t以下，并需防止強烈的輻射

4.2泵應水平安裝，安裝基礎要堅固'結實，有—定的剛度，安裝面應平整，以保證電機的平衡運行；

4.3 NP泵安裝的機體防水等級至少為IP23。

5.NP泵的安裝

5.1電機電源線通過防爆接線盒或其它防爆批準的方式引入，安裝符合防爆規范。

5.2除電機電源線內部的接地線外，在電機外殼上帶有接地端及接地螺釘。此處需用> 4mm2的黃綠雙色接地線連接到總接地點。并且此接地線，避免放置在易被機械損壞處，或其它易被振動、熱源等損壞處。

5.3此外，NP泵的檢查和維護應符合《GB3836.15-2000爆炸性氣體環境用電氣設備第巧部分-危險場所電器安裝》標準的規定。

6.NP泵的檢查和維護

6.1檢查兩根進義電機的電纜線處的壓緊螺母是否松動；若有松動，使用4Nm的扭矩?cái)Q緊。

6.2檢查阻火器處，不得有雜質、不得被拆卸及其它導常情況。

6.3若發現有其它異常情況,如電纜損毀等，該泵必須被送回wayne或其授權的公司。

6.4因該泵屬于防爆產品，不得對其進行維修。若需要維修，必須將其送回Wayne或其授權的公司，并采用原裝零部件來進行替換。

6.5此外，NP泵的檢查和維護應符合《GB3836.16-2006爆炸性氣體壞境用電氣設備第16部分-檢查和維護》標準的規定。
