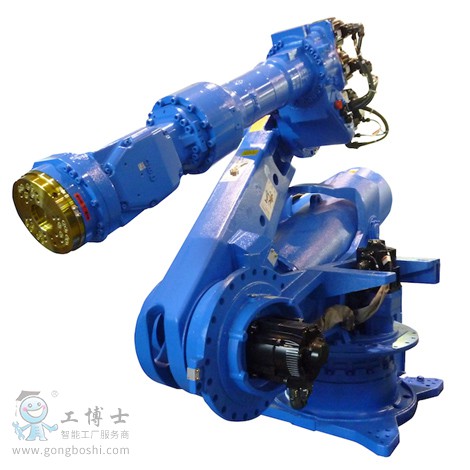

對應新型控制柜DX200的功能全面升級的新型多功能工業用機器人

6軸垂直多關節
負載：165Kg
動態范圍：3140mm
控制柜：DX200
用途：點焊、搬運

追加減速機壽命診斷功能
節省設置空間的柜體式設計控制柜
通過功能安全模塊實現工作位置監控

機器人型號		ES165RDⅡ
適用控制柜		DX200
設置*1		S
自由度		6
可搬質量		165kg*4
垂直伸長度		4782 mm
水平伸長度		3140mm
重復定位精度*2		±0.2mm

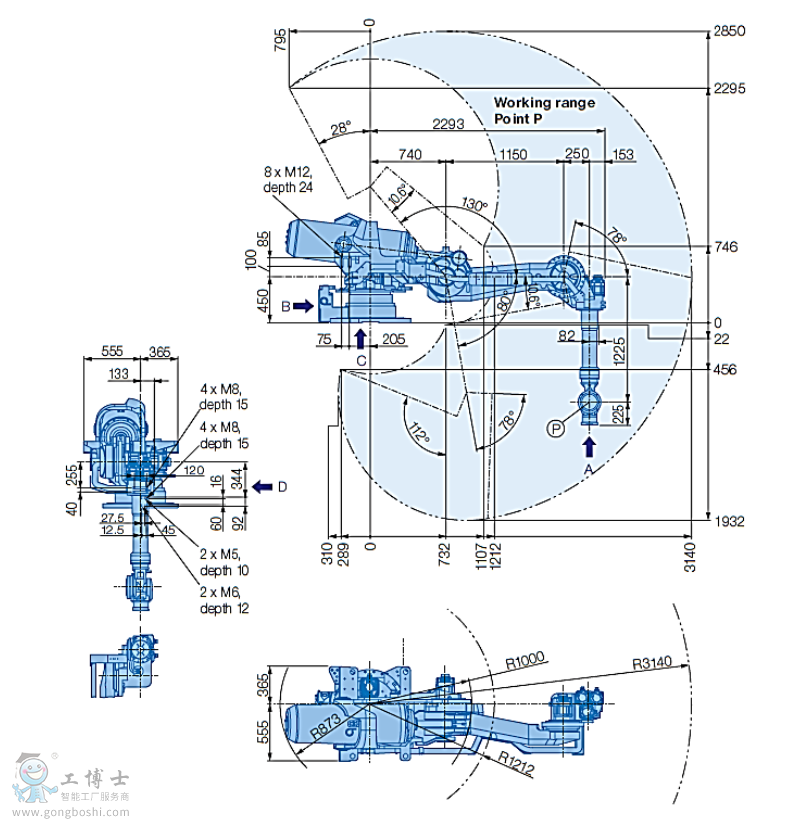

動作范圍	S軸（旋轉）	-180° ~ +180°
	L軸（下臂）	-130° ~ +80°
	E軸（肘）	-
	U軸（上臂）	-112° ~ +208°
	R軸（手腕旋轉）	-360° ~ +360°*4
	B軸（手腕擺動）	-130° ~ +130°*4
	T軸（手腕回轉）	-360° ~ +360°*4
*大速度	S軸（旋轉）	105°/s
	L軸（下臂）	105°/s
	E軸（肘）	-
	U軸（上臂）	105°/s
	R軸（手腕旋轉）	175°/s
	B軸（手腕擺動）	150°/s
	T軸（手腕回轉）	240°/s
容許力矩	R軸（手腕旋轉）	921N.m*4
	B軸（手腕擺動）	921N.m*4
	T軸（手腕回轉）	490N.m
容許慣性力矩 （GD2/4）	R軸（手腕旋轉）	85kg.m2*4
	B軸（手腕擺動）	85kg.m2*4
	T軸（手腕回轉）	45kg.m2
本體質量		1730kg
電源容量*3		5.0kVA

*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。
*4：無裝備電纜時的值。
