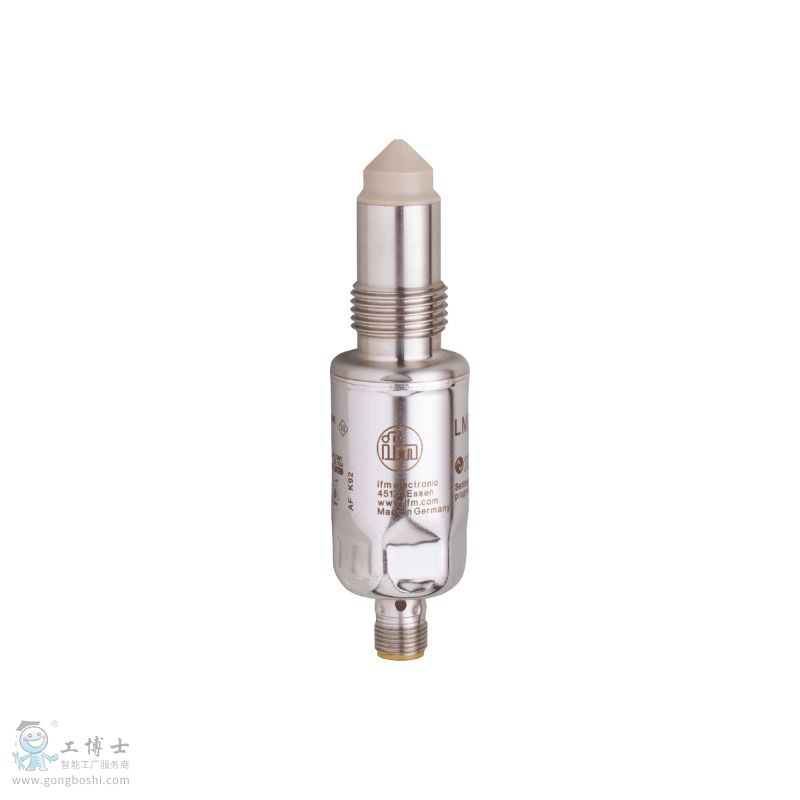

用于點水平面檢測的傳感器
LMACE-A12E/QSKG/0/US
LMT100
應用
介質 液體; 粘性介質; 粉末
不能用于 請參見操作使用說明書，章節"功能和特征"。
探桿長度 [mm] 11
儲存罐壓力 [bar] -1...40
允許工作壓力的*大值（用于應用程序符合CRN標準） [bar] 40
油
介質溫度 [°C] -40...100
介質溫度短時 [°C] -40...150; (1 h)
水
介質溫度 [°C] -40...100
介質溫度短時 [°C] -40...150; (1 h)
電氣數據
工作電壓 [V] 18...30 DC
電流損耗 [mA] < 50
防護等級 III
反相保護 是
輸出
輸出數量 2
輸出信號 開關信號; IO-Link
電氣設計 PNP/NPN
數字輸出數量 2
輸出功能 常開/常閉; (可設定參數)
開關量輸出DC電壓降*大值 [V] 2.5
開關量輸出DC的持續電流負載 [mA] 100
短路保護 是
短路保護類型 脈沖
過載保護 是
測量/設定范圍
出廠設定 水為基本的介質
接口
通信接口 IO-Link
傳遞類型 COM2 (38,4 kBaud)
IO-Link revision 1.1
SDCI標準 IEC 61131-9
IO-Link Device ID 0x00130
外形 Smart Sensor: Process Data Variable; Device Identification
SIO模式 是
必需的mater port type A
模擬過程數據 1
二位輸出過程數據 2
處理周期*小值 [ms] 2.3
工作條件
環境溫度 [°C] -40...85
注意環境溫度
介質溫度: < 100 °C
-40...60 °C
介質溫度: < 150 °C
存儲溫度 [°C] -40...85
外殼防護等級 IP 68; IP 69K
認證/測試
EMC電磁兼容
DIN EN 61000-6-2
DIN EN 61000-6-4 : 敞開的存儲罐
DIN EN 61000-6-3 : 封閉的存儲罐
抗沖擊
DIN EN 60068-2-27 50 g (11 ms)
抗震
DIN EN 60068-2-6 20 g (10...2000 Hz)
MTTF [年] 223
UL認證
UL認證編號 H001
機械技術數據
重量 [g] 209.2
原材料 不銹鋼(1.4404 / 316L); PEEK; PEI; FKM
材料(潮濕部件) PEEK
系統接口 G 1/2 外螺紋
潮濕部件的表面特性Ra/Rz < 0.8
顯示器/操作件
顯示
開關狀態 LED燈, 黃色
操作狀態 LED燈, 綠色
注釋
說明 請參閱“下載”下的技術說明
包裝單位 1 件數
電氣連接
接口 接插件: 1 x M12; 觸頭: 鍍金的
