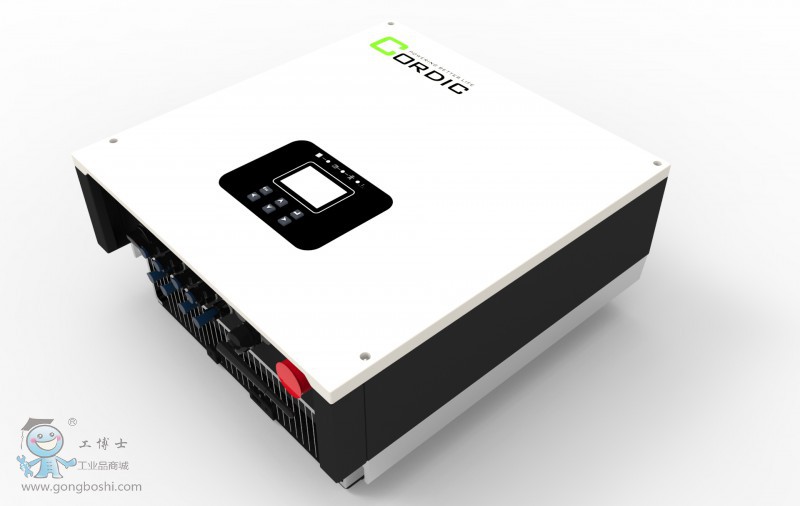

CBT12KTL
產品特點：
成熟可靠的標準化模塊電路。
2路MPPT,寬電壓范圍輸入。
穩定的拓?fù)湓O(shè)計。
無風扇設計，自然冷卻散熱方式。
IP65防護等級，可經受嚴酷自然環境。
體積小、重量輕、安裝簡易方便。
| 型號 |
CBT12KTL |
CBT15KTL |
CBT17KTL |
CBT20KTL |
| 直流輸入 |
|
|
|
|
| *大直流功率 |
13200 W |
16500 W |
18700 W |
22000 W |
| *高輸入電壓 |
1000 V d.c. |
1000 V d.c. |
1000 V d.c. |
1000 V d.c. |
| MPP電壓范圍 |
200 ~950 V d.c. |
200 ~950 V d.c. |
200 ~950 V d.c. |
200 ~950 V d.c. |
| *大輸入電流/串 |
17Ax2 |
20Ax2 |
25Ax2 |
25Ax2 |
| MPPT追蹤路數/接入組串?dāng)?shù) |
2月2日 |
2月2日 |
2月2日 |
2月2日 |
| 交流輸出 |
|
|
|
|
| 額定輸出功率 |
12 KW |
15 KW |
17 KW |
20 KW |
| *大交流視在功率 |
12 KVA |
15 KVA |
17 KVA |
20 KVA |
| *大輸出電流 |
18 A |
22 A |
25 A |
29 A |
| 交流額定電壓 |
3/N/PE 230V/400Va.c. |
3/N/PE 230V/400Va.c. |
3/N/PE 230V/400Va.c. |
3/N/PE 230V/400Va.c. |
| 交流電網頻率 |
50Hz |
50Hz |
50Hz |
50Hz |
| 功率系數（可調節） |
0.8超前...0.8滯后 |
0.8超前...0.8滯后 |
0.8超前...0.8滯后 |
0.8超前...0.8滯后 |
| 諧波畸變 |
<3% |
<3% |
<3% |
<3% |
| 效率 |
|
|
|
|
| *大轉化效率 |
98.40% |
98.40% |
98.40% |
98.40% |
| 歐洲轉化效率 |
97.80% |
97.80% |
97.80% |
97.80% |
| MPPT效率 |
99.90% |
99.90% |
99.90% |
99.90% |
| 其他 |
|
|
|
|
| 尺寸（寬/高/厚）:mm |
505/525/245 |
505/525/245 |
505/525/245 |
505/525/245 |
| 重量 |
35kg |
35kg |
35kg |
35kg |
| 工作溫度范圍 |
-25 ° ~60 ° |
-25°~60° |
-25°~60° |
-25°~60° |
| 防護等級 |
IP65 |
IP65 |
IP65 |
IP65 |
| 散熱方式 |
自然散熱 |
自然散熱 |
自然散熱 |
自然散熱 |

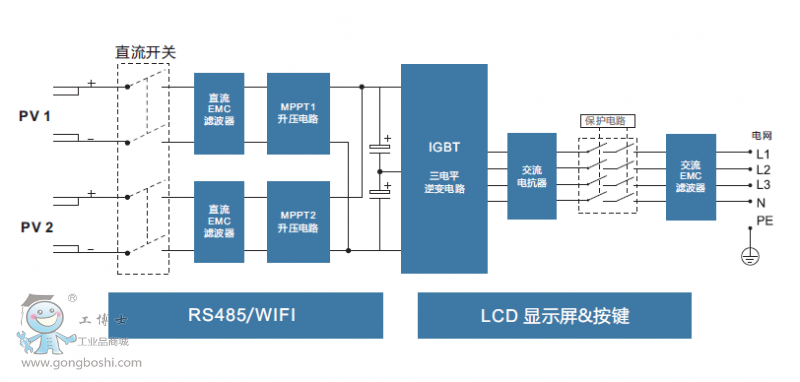

| 拓?fù)浣Y(jié)構 |
無變壓器型 |
無變壓器型 |
無變壓器型 |
無變壓器型 |
| 直流連接器 |
安費諾 H4 |
安費諾 H4 |
安費諾 H4 |
安費諾 H4 |
| 直流開關 |
三通 |
三通 |
三通 |
三通 |
| 濕度 |
0~95%，無冷凝 |
0~95%，無冷凝 |
0~95%，無冷凝 |
0~95%，無冷凝 |
| 通訊接口 |
RS485/WIFI(可選) /GPRS(可選) |
RS485/WIFI(可選) /GPRS(可選) |
RS485/WIFI(可選) /GPRS(可選) |
RS485/WIFI(可選) /GPRS(可選) |
| 質保年限 |
5年 |
5年 |
5年 |
5年 |
|
|
|
|
