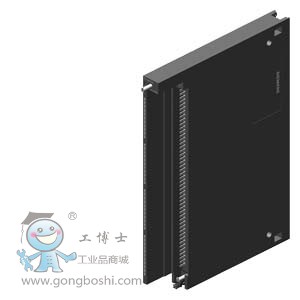

SIMATIC S7-400，SM 421數字量輸入模塊，光隔離，32 DI，24V DC
技術數據
| 輸入電流 |
| 來自背板總線 DC 5 V，*大值 |
20 mA |
| 功率損失 |
| 功率損失，典型值 |
6 W |
| 數字輸入 |
| 數字輸入端數量 |
32 |
| 可同時控制的輸入端數量 |
| ● 可同時控制的輸入端數量 |
32 |
| 輸入電壓 |
| ● 輸入電壓類型 |
DC |
| ● 額定值 (DC) |
24 V |
| ● 對于信號“0” |
-30 V DC 至 +5 V DC |
| ● 對于信號“1” |
13 V DC 至 30 V DC |
| 輸入電流 |
| ● 對于信號“0”，*大值（允許的閉路電流） |
1.3 mA |
| ● 對于信號“1”，典型值 |
7 mA |
| 輸入延遲（輸入電壓為額定值時） |
| 對于標準輸入端 |
| — 從“0”到“1”時，*小值 |
1.2 ms |
| — 從“0”到“1”時，*大值 |
4.8 ms |
| 導線長度 |
| ● 屏蔽，*大值 |
1 000 m |
| ● 未屏蔽，*大值 |
600 m |
| 傳感器 |
| 可連接傳感器 |
| ● 雙線傳感器 |
是 |
| — 允許的閉路電流（雙線傳感器） *大值 |
1.5 mA |
| 電位隔離 |
| 數字輸入電位隔離 |
| ● 在通道之間，分組點數 |
32 |
| ● 在通道和背板總線之間 |
是 |
| 絕緣 |
| 絕緣測試，使用 |
DC 500 V |
| 尺寸 |
| 寬度 |
25 mm |
| 高度 |
290 mm |
| 深度 |
210 mm |
| 重量 |
| 重量，約 |
500 g |
