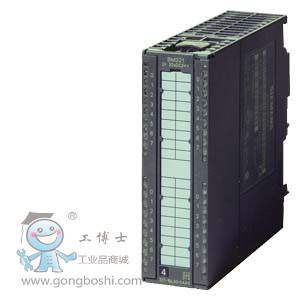

SIMATIC S7-300, 數字輸出SM 322, 光隔離,32數字量輸出, AC 120V/230V, 1A, 雙寬外殼, 2 X 20針


技術數據

電源電壓
負載電壓 L1
● 額定值 (AC)		120 V; 120/230V AC
● 允許范圍，下限 (AC)		79 V
● 允許范圍，上限 (AC)		264 V
輸入電流
來自負載電壓 L1（空載），*大值		10 mA
來自背板總線 DC 5 V，*大值		190 mA
功率損失
功率損失，典型值		25 W
數字輸出
數字輸出端數量		32
輸出端的通斷能力
● 照明負載時的*大值		50 W
輸出電壓
● 對于信號 “1”，*小值		L1 (-0.8 V)
輸出電流
● 對于信號“1”的額定值		1 A
● 針對信號“1”的*小負載電流		10 mA
● 針對信號“1”允許的浪涌電流，*大值		10 A; 每組（用于 2 個 AC 循環）
● 針對信號“0”的剩余電流，*大值		2 mA
開關頻率
● 電阻負載時的*大值		10 Hz
● 電感負載時的*大值		0.5 Hz
● 照明負載時的*大值		1 Hz
輸出端的總電流（每組）
水平安裝位置
— *高可達 40 ℃，*大值		4 A
— *高可達 60 ℃，*大值		3 A
垂直安裝位置
— *高可達 40 ℃，*大值		4 A
導線長度
● 屏蔽，*大值		1 000 m
● 未屏蔽，*大值		600 m
報警/診斷/狀態信息
診斷功能		是; 保險絲斷開或者負載電壓不足
報警
● 診斷報警		否
診斷顯示 LED
● 累積故障 SF（紅色）		是
● 數字輸出狀態顯示（綠色）		是; 每個通道
電位隔離
數字輸出電位隔離
● 在通道之間		是
● 在通道之間，分組點數		8
● 在通道和背板總線之間		是; 光電耦合器
絕緣
絕緣測試，使用		4000 V DC
連接技術
需要的前置插頭		20 針
尺寸
寬度		80 mm
高度		125 mm
深度		117 mm
重量
重量，約		500 g
