一、用途

GSZ2-Y系列磁保持直流接觸器主要用于直流工作電壓至48V，工作電流分別至100A、200A、300、400A的電路中，供接通或分?jǐn)嚯娐贰．a(chǎn)品主要用于通訊電源、不間斷電源系統，也可用于其他使用直流電源的場合。

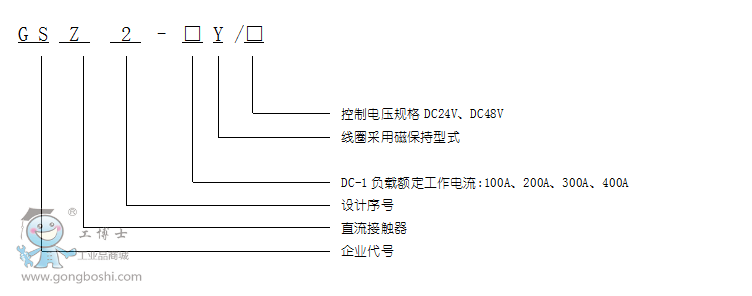

二、型號及含義

三、產品特點

■ 動作機構為直動式，觸頭為橋式雙斷點

■ 主電路接線時需配圓型或窺口型冷壓端子

■ 可加裝輔助觸頭，輔助觸頭型號為F4-11

■ 產品為雙穩態，觸頭在閉合或斷開位置均靠永磁體吸持，吸持力大，產品抗沖擊好

■ 線圈在需要?jiǎng)幼鲿r(shí)瞬間通電，正常保持時不需通電，線圈節能且耐用

■ 線圈A1端子通控制電源正極時觸頭閉合，A2端子通控制電源正極時觸頭斷開

四、工作條件和安裝條件

■ 環境溫度：-25～+70℃，24h平均值不超過+40℃；

n 溫度為+40°C時，空氣的相對濕度不超過85%。對于溫度偶爾變化產生的凝露現象，應采取特殊的措施。

n 安裝地點海拔高度超過3000米時，每升高500米降容10％使用，*高不超過4500米。

n 污染等級為“污染等級3”。

五、主要技術參數

產品符合標準GB14048.4及IEC/EN60947-4。

六、外形尺寸與安裝尺寸

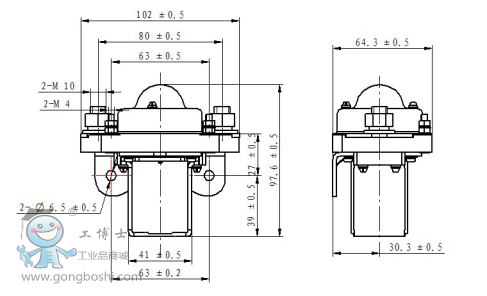

GSZ2-100Y、200Y外形尺寸與安裝尺寸

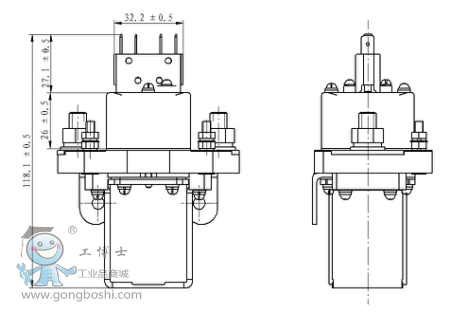

GSZ2-100Y+F4-11、GSZ2-200Y+F4-11外形尺寸與安裝尺寸

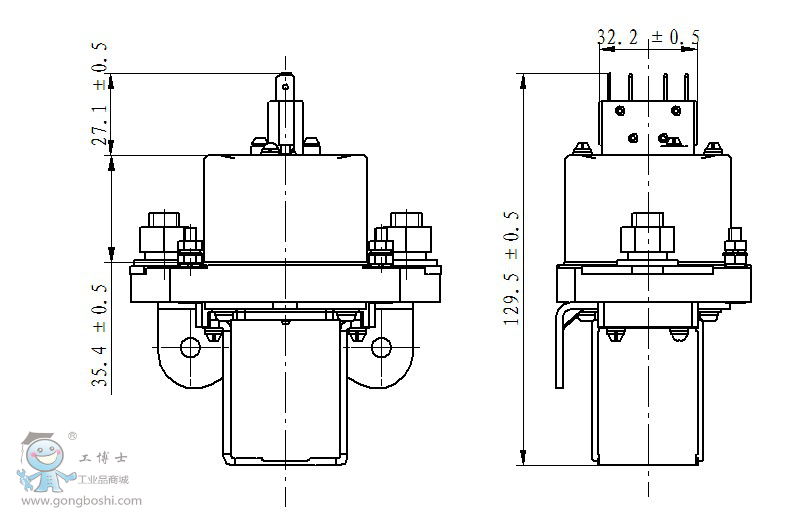

GSZ2-300Y、400Y外形尺寸與安裝尺寸

GSZ2-300Y+F4-11、GSZ2-400Y+F4-11外形尺寸與安裝尺寸

七、接線圖

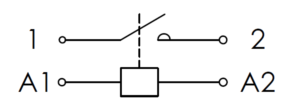

GSZ2-100Y、200Y、300Y、400Y接線圖

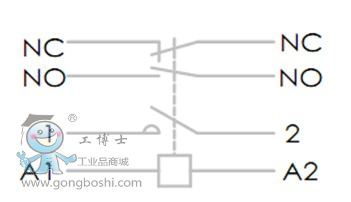

GSZ2-100Y+F4-11、200Y+F4-11、300Y+F4-11、400Y+F4-11接線圖

    注：當線圈的A1端子通電源正極，A2端子通電源負極時，觸頭的狀態為閉合；

  當線圈的A1端子通電源負極，A2端子通電源正極時，觸頭的狀態為斷開；

線圈通電時間為50～60 ms。

八、訂貨須知

訂貨時需注明以下內容：

n 接觸器的全型號及名稱；

n 控制線圈電壓規格；

n 安裝座類型；

n 是否加F4-11輔助觸頭；

n 訂購數量。

例如:

1、GSZ2-200Y/DC48V，磁保持直流接觸器，100臺。表示DC-1負載下額定工作電流為200A，磁保持直流接觸器，線圈電壓為DC48V，訂貨數量為100臺。

2、GSZ2-200Y/DC48V+F4-11，磁保持直流接觸器，100臺。表示DC-1負載下額定工作電流為200A，磁保持直流接觸器，線圈電壓為DC48V，加1開1閉輔助觸頭，訂貨數量為100臺。

備注：特殊電壓規格產品，如用戶需要可特殊訂貨。
