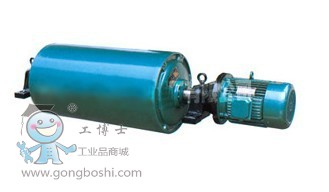

外裝擺線式電動滾筒　　
帶式輸送機傳遞動力的部件。傳動滾筒表面有裸露光鋼面，人字形和菱形花紋橡膠覆面。小功率、小帶寬及環境干燥時可采用裸露光鋼面。人字形花紋膠面摩擦系數大，防滑性和排水性好，但有方向性。菱形膠面用于雙向運行的輸送機。
*小窗洞滾筒直徑D的選取：
D=c*d ，mm 　
式中 d——芯層厚度或鋼繩直徑，mm 　
c——系數，棉織物取80，尼龍取90，聚酯取108，鋼繩芯取145.
內置式電動滾筒外形安裝圖：
