EMC 通用標準
EN 61800-3/A11
(2000), 產品標準
EN 61800-3 (2004),
產品標準
EN 55011, 產品族
的工業標準, 科學和
醫學 (ISM)設備
**環境, 非限制性
銷售
C1類 第1組
B等級
**環境, 限制性銷售 C2類 第1組
A等級
第二環境, 非限制性
銷售
C3類 第2組
A等級
第環境, 限制性銷售 C4類 不適用
COM
COM
SPEED/AI
+10 V
+12 V
START
REV
JOG
SCR
10
11
RO1
RO2

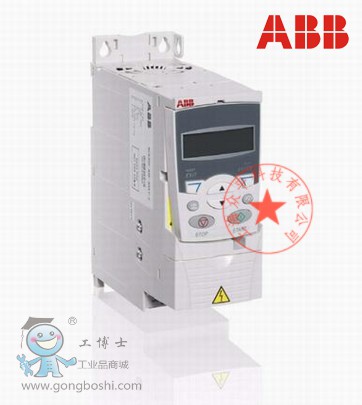

ACS55
點 反向 啟
停止
故障或運行
電網連接
功率范圍 0.18 至 2.2 kW
電壓 單相，110 至 120 V 和 200 至 240 V，
+10/-15%
頻率 48 至 63 Hz
電機連接
電壓 三相，從 0 至 U
SUPPLY
(對于110/120 V 從0 至 230 V)
頻率 0 至 120/130 Hz,
0 至 250 Hz，帶有 DriveConfig 套
過載能力 150% (60 s)
應用參數
標準配置 DriveConfig套
電機額定頻率 50/60 Hz 40 至 250 Hz
加速時間 0.1 至 30 s 0.1 至 100 s
減速時間 0.1 至 30 s 0.1 至 100 s
*大頻率 50 至 120 Hz 0 至 250 Hz
繼電器輸出 故障/運行 故障/故障 (-1)/運行
負載類型 泵/風機或恒轉矩
開關頻率
標準 5 kHz, 為有效降低電機噪聲，通過軟可調
到16 kHz
環境要求
環境溫度
-20 至 40 °C 額定電流和 5 kHz 開關頻率，不允許結霜
升至 50 °C 降容使用
海拔高度
輸出電流 額定電流: 0至1000 m
1000 m至 2000 m每升高100 m降容1%
相對濕度 低于 95% (無冷凝)
防護等級 IP20
污染級別 不允許電粉塵,
腐蝕性液體或氣體(IEC 60721-3-3)
控制連接
1路模擬輸入
電壓信號 0 (2) 至 10 V, 200 k單端
電流信號 0 (4) 至 20 mA, 100 單端
電位器給定值
10 V ±2% max. 10 mA, 1 k ≤ R ≤ 10 k
響應時間 ≤ 60 ms
分辨率 0.1%
精度 ±1%
3路數字輸入 12 V DC 由內或12 至 24 V DC
外供電， PNP
輸入阻抗 1.5
響應時間 ≤ 9 ms
1路繼電器輸出
開關電壓 12 至 250 V AC 或 max 30 V DC
*大連續電流 2 A
產品符合的標準
低電壓條款 73/23/EEC及附錄
EMC條款89/336/EEC及附錄
質量認證系統 ISO 9001 和環境認證系統ISO 14001
CE, UL, cUL, C-Tick 和GOST R 認證
