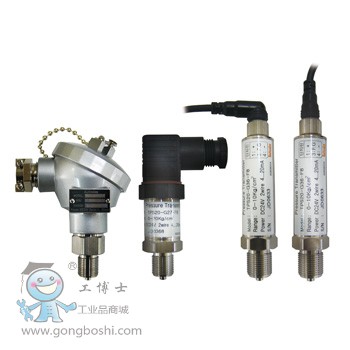

TPS20系列壓力感應部分采用不銹鋼膜片實現高精度及高可靠性檢測。測量壓力范圍寬。其可靠的性能及多元化選擇，增加用戶選擇空間。
主要特性
* 蒸汽, 液體, 氣體等的壓力測量
* 4-20mA模擬量輸出
* 采用不銹鋼膜片：實現高精度控制(±0.3%F.S.)

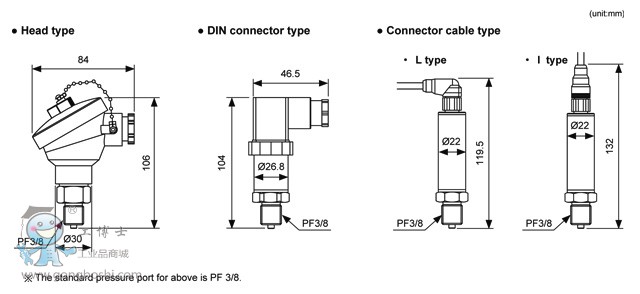

* 接頭型, DIN接插型, 線纜接插型安裝方式
* 內置零點調整, 量程調整功能(接頭型)

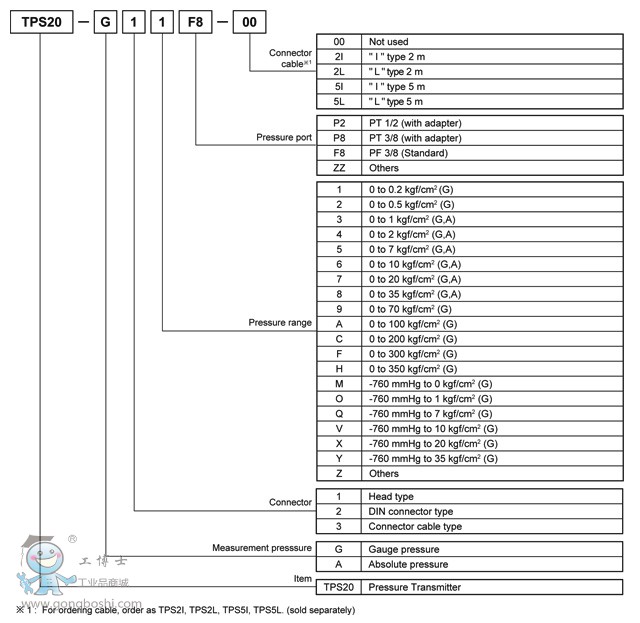

分類信息
規格表
| 系列 |
TPS20 |
| 測量類型 |
蒸汽，液體，流體（不含腐蝕SUS316的環境） |
| 測量范圍 |
-760 mmHg ~ 0 ~ 30 kg/cm2 (復合壓力)
0 ~ 0.2 ~ 350 kg/cm2 (表壓)
0 ~ 1.0 ~ 35 kg/cm2 (絕壓) |
| 允許超壓 |
*大范圍的300% |
| 電氣特性 |
電壓 |
15-35 VDC |
| 輸出 |
4-20 mA |
| 負載阻值 |
Min. 600 |
| 功耗 |
0.5 W |
| 精度 |
線性 |
±0.3%F.S.(-10 to 50°C)
±0.5%F.S.(50 to 70°C) |
| 滯后值 |
±0.3% F.S. |
| 溫度特性 |
零點 |
±0.03%F.S. |
| 標定點 |
±0.03%F.S. (25°C時) |
| 響應時間 |
Max. 100 ms |
| 壓力接口 |
PF 3/8(標準), PT 3/8, PT 1/2 |
| 環境 |
環境溫度 |
-10 ~ 70°C |
| 環境濕度 |
5-95% RH |
| 材質 |
密封: SUS316, O型圈: 氟橡膠, 隔膜: SUS316, 連接: SUS316 |
| 箱體結構 |
防水型結構 |
| 認證 |
CE |
| 重量 |
約320 g |
※F.S.(滿量程): 額定壓力范圍。
※環境特性指在未結冰、結露的狀態下。
規格表

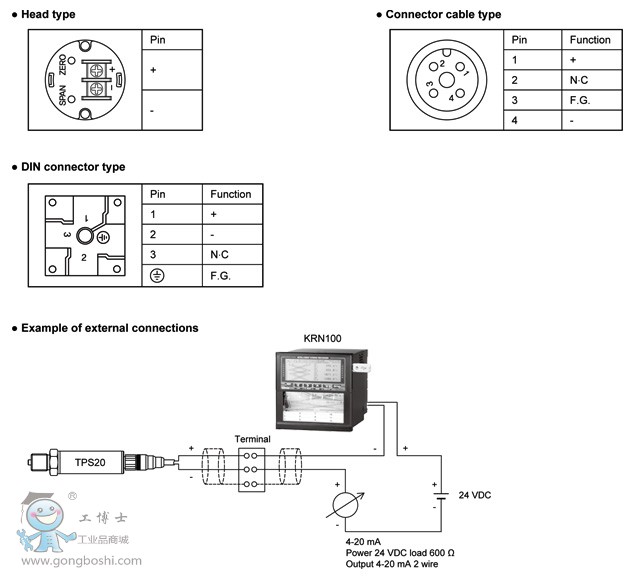

接線圖
