Beckhoff EtherCAT 端子模塊

與 Beckhoff 的總線端子模塊類似，EtherCAT 端子模塊系統是由電子端子模塊組成的模塊化 I/O 系統。與總線端子模塊不同的是，現場總線信號在總線耦合器內的內部、獨立于現場總線的端子模塊上執行，EtherCAT 在傳輸至獨立的端子模塊時仍保留完整的協議。除帶有 E-bus 接口的 EtherCAT 端子模塊之外，也可通過 EtherCAT 總線耦合器 BK1120 來連接帶有 K-bus 接口的成熟的標準總線端子模塊。這樣可確保 Beckhoff 新老產品與廣泛使用的系統之間的兼容性和連續性。為您現有和未來的投資提供有力保障。

結構

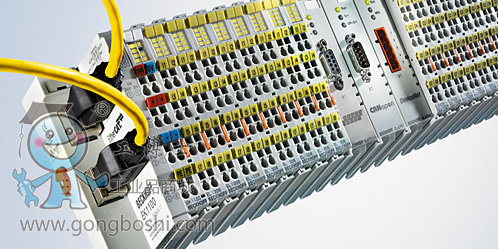

堅固的外殼、安全可靠的觸點和性能穩定的電子元件是 Beckhoff 公司組件的顯著特點。一個 I/O 站由一個 EtherCAT 耦合器和幾乎任何數量的端子模塊構成。EtherCAT 系統*多可容納 65535 個設備，因此整個網絡規模幾乎是無限制的。

電子端子模塊與 EtherCAT 耦合器直接相連。端子模塊間采取直接插入的連接方式，無需其它操作。這意味著每一個電子端子模塊都可被獨立替換。這些端子模塊可以安裝在標準的 DIN 導軌上。除了水平安裝方式外，也可采取其它安裝方式。.

與 Beckhoff 總線端子模塊一樣，EtherCAT 端子模塊外部輪廓**的與端子模塊外殼的尺寸匹配。一個帶 LED 的清晰排列的連接面板顯示狀態和可抽拉的觸點標簽，以確保在現場區分清楚。3 線制連接方式帶有一個額外的保護導體接口，可以直接連接傳感器和執行器。

信號混合不受限制

相對應的 EtherCAT 端子模塊適用于全球自動化領域內任何常用的數字量和模擬量信號類型。傳統的現場總線設備（如 PROFIBUS、CANopen 或 DeviceNet）都可通過本地現場總線主/從端子模塊被輕松集成入 EtherCAT 系統。免除了在 PC 的 PCI 插槽上增加現場總線主站卡。通過交換機端子模塊可在本地集成任何一臺以太網設備。

EtherCAT 端子模塊對通道數作了細分，使所需的 I/O 通道達到位精度。數字量 EtherCAT 端子模塊設計為 2、4 或 8 通道。針對標準的模擬量信號 ±10V，0…10V，0…20mA 及 4…20mA 可提供 1、2、4、8 通道型號的總線端子模塊，其外殼均為標準型號。

靈活的連接系統

EtherCAT 端子模塊系統提供了不同的連接方式，可以適應各個具體應用場合。ELxxxx 系列的 EtherCAT 端子模塊的外殼中包含各種電子元件和連接層。ESxxxx 系列的 EtherCAT 端子模塊帶一個可插拔連接層。在維修時，可以從機箱頂部將 ES 系列總線端子模塊中作為插拔式連接器的整個線路拆卸下來。
