聚盛 MF 系列

點擊圖片查看原圖

品牌：	聚盛
單價：	面議
所在地：	臺灣
有效期至：	長期有效
最后更新：	2016-07-01 10:29
瀏覽次數：	470

店鋪基本資料信息

臺灣vgm減速機
通過認證 [誠信檔案]
聯系人黃經理(女士) 經理
會員 [當前離線]
電話010-64225983
地址上海市寶山區富聯一路98弄6號

產品詳細說明

MF 技術規格
規格	單位	段數	減速比	MF090
額定輸出扭矩	Nm	1	3	80
			4	90
			5	86
			7	82
		2	9	80
			15	80
			20	90
			25	86
			35	86
			49	80
		3	27	90
			36	80
			45	80
			48	80
			60	80
			75	80
			80	90
			100	90
急停扭矩	Nm	L1,L2,L3	3~100	2.5倍額定輸出扭矩
額定輸入轉速	rpm	L1,L2,L3	3~100	3,000
*大輸入轉速	rpm	L1,L2,L3	3~100	4,500
標準背隙	arcmin	L1	3~10	≤10~15
標準背隙	arcmin	L2	9~100	≤16~20
扭轉剛性	Nm/arcmin	L1,L2,L3	3~100	13
容許徑向力	N	L1,L2,L3	3~100	1,480
容許軸向力	N	L1,L2,L3	3~100	1,010
平均使用壽命	hr	L1,L2,L3	3~100	20,000
全負載時效率	%	L1	3~10	≥ 96%
		L2	9~100	≥ 93%
		L3	27~100	≥ 90%
重量	kg	L1	3~10	3.2
		L2	9~100	4.0
		L3	27~100	5.0
使用溫度	°C	L1,L2,L3	3~100	- 10°C ~ + 90ºC
潤滑		L1,L2,L3	3~100	全合成潤滑油脂
安裝方向		L1,L2,L3	3~100	任意方向
噪音值	dBA	L1,L2,L3	3~100	≤70
1. 上述單段齒輪箱(未指定比數)相關規格,主要為使用各型號5比齒輪箱所測得之?dāng)?shù)據.
2. 減速比 : i = 輸入轉速/輸出轉速.
3. 背隙值 : 為在2%額定輸出扭矩下測試所得之?dāng)?shù)據.
4. 大徑向力及大軸向力 : 施力于出力軸中心位置,周期負載時間50%,轉速100rpm,條件下所測得之?dāng)?shù)據.
5. 運轉負載周期<60%狀況下,平均使用壽命如列表數據值; 負載周期>=60%之連續運轉狀況下,平均使用壽命可能會降低至正常值的50%以下.
6. 噪音值 : 距離1公尺,空載運轉,額定輸入轉速,條件下所測得之?dāng)?shù)據.

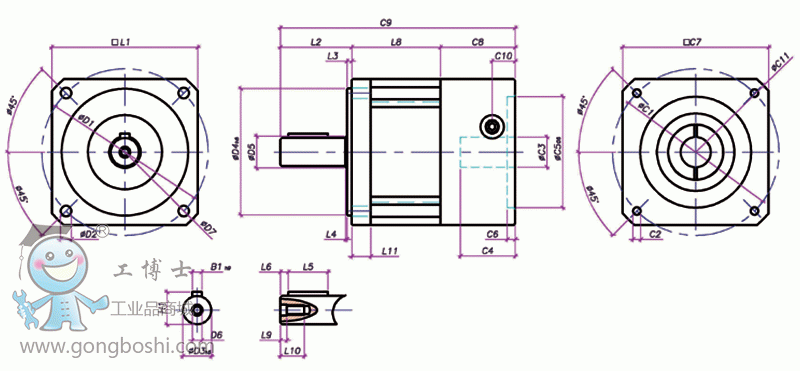

尺寸			MF090
D1	出力蓋導螺孔節圓直徑		105
D2	出力蓋導螺孔直徑		6.8
D3	出力軸直徑		18
D4	出力蓋引導凸緣直徑		80
D5	出力軸根圓直徑		20
D6	出力軸端面螺絲孔規格		M6×1P
D7	出力蓋倒圓角直徑		120
L1	出力蓋邊長		92
L2	出力軸端面到出力蓋高度		45
L3	出力蓋引導凸緣高度		3
L4	出力軸根圓高度		1
L5	鍵槽長度		25
L6	出力軸端面到鍵槽端面間隙		5
L8	本體長度	1 段	71
		2 段	99
		3 段	127
L9	出力軸端沉頭孔深度		4
L10	出力軸端固定螺絲長度		18
L11	出力蓋導螺孔深度		10
C1	入力法蘭螺絲孔節圓直徑		100
C2	入力法蘭螺絲孔規格		M6×1P
C3	馬達軸直徑		14~19
C4	馬達軸長度		42.1
C5	馬達入力引導凸緣直徑		80
C6	馬達入力引導凸緣深度		5
C7	入力法蘭邊長		92
C8	入力法蘭高度		47.1
C9	齒輪箱全長	1 段	163.1
		2 段	191.1
		3 段	219.1
C10	鎖緊孔中心距		12.5
C11	入力法蘭倒圓角直徑		120
B1	鍵槽寬度		6
H1	出力軸+鍵總高度		20.5
1. C1~C6 為公制標準馬達連接板尺寸,尺寸依搭配伺服馬達而改變.
