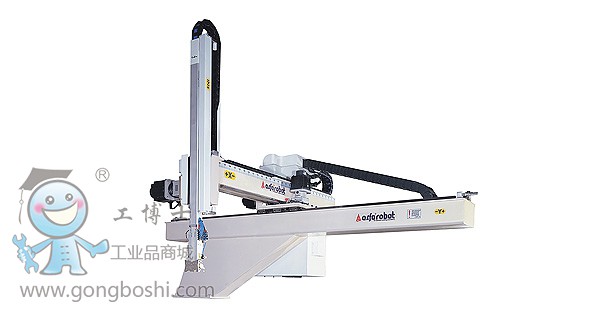

NEW TITAN 伺服橫走大型系列-CNC伺服橫走型機械手臂
詳情
- New Titan系列機械手臂用于400-4000頓的各型塑料射出成型機，為3軸AC伺服驅動。成品臂為取出產品及水口，上下手臂結構均為雙截式；取出時間1.5sec，全循環時間12sec，*大荷重100公斤(含成品與治具)。應用于快速取出或是多樣的取出應用，特別是長形狀的產品如汽車保險桿、門飾條等。
描述
規格表
一般規格:
| 電源 |
工作氣壓 |
*大容許氣壓 |
驅動方式 |
側姿 |
控制系統 |
3øAC220v±10v
50/60HZ |
5kgf/cm²
0.49Mpa |
8kgf/cm²
0.8Mpa |
AC servo motor |
90°Fixed
Pneumatic |
微電腦控制 |
主要規格:
| 機型 |
TN1300
WS-S3 |
TN1500
WS-S3 |
TN1700
WS-S3 |
TN1900
WS-S3 |
TN2200
WS-S3 |
TN2500
WS-S3 |
TN3000
WS-S3 |
| 電源容量(KVA) |
4 |
4 |
5 |
6 |
10.5 |
11 |
11 |
| 適用成型機(ton) |
400-600 |
650-1000 |
850-1300 |
1000-1600 |
1600-2500 |
2000-3000 |
2500-4000 |
| 橫行行程 |
2000 |
2400 |
2400 |
2700 |
2700 |
3200 |
4000 |
| 驅動方式 |
3軸AC伺服電機驅動 |
| 引拔行程 |
300-1200 |
400-1500 |
400-1500 |
500-1800 |
500-1800 |
550-2050 |
550-2150 |
| 上下行程 |
1300 |
1500 |
1700 |
1900 |
2200 |
2500 |
3000 |
| *大荷重 |
12 |
20 |
20 |
30 |
30(50) |
50(100) |
50(100) |
| 取出時間 |
1.5 |
1.8 |
2.0 |
2.5 |
2.8 |
3.5 |
4.5 |
| 全循環時間 |
12 |
14 |
15 |
18 |
19 |
23 |
25 |
| 空氣消耗量(NI/cycle) |
80 |
85 |
90 |
95 |
110 |
124 |
130 |
| 凈重 |
580 |
700 |
750 |
1500 |
1600 |
2500 |
2800 |
* 因機型不斷的改良,外觀及規格數據變更時,不另行通知。
