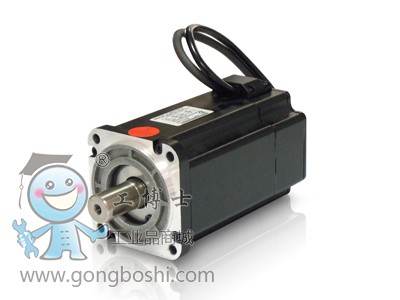

伺服電動機型號
|
SMH80—753026xxL
SMH80—753026xxC
SMH80—753026xxM
|
SMH80—1003026xxL
SMH80—1003026xxC
SMH80—1003026xxM
|
|
額定功率 Pn(W)
|
750
|
1000
|
|
額定轉矩 Tn(Nm)
|
2.39
|
3.18
|
|
額定轉速 nn(rpm)
|
3000
|
3000
|
|
額定電流 In(A)
|
3.9
|
6.3
|
|
驅動器電源電壓中間環節直流電壓UDC(V)
|
300
|
300
|
|
瞬時*大轉矩 Tm(Nm)
|
7.17
|
9.54
|
|
瞬時*大電流 Im(A)
|
11.7
|
18.9
|
|
連續靜態轉矩 Ts(Nm)
|
2.63
|
3.5
|
|
連續靜態電流 Is(A)
|
4.29
|
6.93
|
|
反電勢常數 Ke (V/krpm)
|
40
|
34
|
|
轉矩常數 Kt (Nm/A)
|
0.662
|
0.562
|
|
線--線電阻 RL (Ω)
|
1.4
|
0.86
|
|
線--線電感 LL (mH)
|
7.5
|
4.5
|
|
電氣時間常數 τe (ms)
|
5.35
|
5.23
|
|
機械時間常數 τm (ms)
|
0.75
|
0.89
|
|
轉子轉動慣量 Jm (kgcm²)
|
1.36
|
1.9
|
|
極 數
|
6
|
6
|
|
*大允許 du/dt (kV/μs)
|
8
|
8
|
|
絕緣等級
|
F
|
F
|
|
軸承徑向力 F(N)
|
335
|
335
|
|
軸承軸向力 F(N)
|
167.5
|
167.5
|
|
重量 G(Kg)
|
3.3
|
3.9
|
|
位置反饋裝置
|
2500ppr光電編碼器（增量式）或正余弦旋轉變壓器
|
|
溫度傳感器
|
n.a.
|
|
冷卻方式
|
全封閉、自冷卻
|
|
防護等級
|
IP65,軸端IP54
|
|
使用環境條件
|
溫 度
|
-20℃～40℃（不結冰）
|
|
濕 度
|
90%RH以下（無凝露）
|
|
環 境
|
遠離腐蝕、可燃性氣體，油滴，灰塵
|
|
海 拔
|
*高海拔4000m，1000m以上，
每升高100m，功率下降1.5%
|
|
額定條件
|
安 裝
|
陽極氧化鋁散熱板255x255x6mm
|
|
溫 升
|
環境溫度40℃時，機殼表面溫升60K
|
