性能特點：

● 一個開關量信號輸出

● 環氧樹脂涂層和鑄鋁結構的

殼體滿足 NEMA 4X 的標準

● 設定點鎖定防誤操作

● 熱追蹤及防凍保護

● 耐壓可達 10,000psi(689.5bar)

● 可調整范圍

壓力

30"Hg Vac 到 5000psi

(-1 到 344.7bar)

微壓

300"wc 真空到 250"wc 壓力

(-746.7 到 622.3mbar)

差壓

0.2"wcd 到 500psid

(0.5mbar 到 34.5 bar)

溫度

-180 到 650 ℉

(-117.8 到 343.3 ℃)

概要

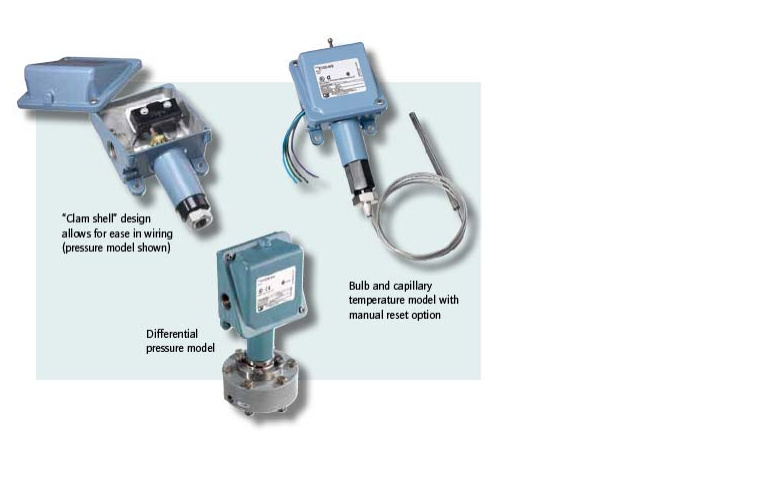

100 系列壓力及溫度開關是性能價格比非常好的

系列開關，廣泛應用于工業過程及 OEM 用戶，一體

化的設計及外殼的形狀結構使其更加堅固，接線更

加方便。

全天候系列開關有多種微動開關和多種過程接口

的選擇，以滿足各種不同的需求。

利用其自身的特性，100 系列廣泛應用于熱跟蹤，

防凍保護，過程裝置（泵，壓縮機），報警盤輸入

及火焰阻斷系統。



性能特點

● 滿足 UL list 和 cUL 認證以及 CE 標準

● 單點輸出（SPDT 或 DPDT）

● 焊接不銹鋼膜片

● 水柱級低壓和差壓開關

● 多種可選擇的傳感材料可滿足各種腐

蝕性介質的需求

● 光潔的不銹鋼衛生級別的接口



● 非常寬的死區可調可滿足泵類需求

  技術參數

存儲溫度  -65 to 160℉(-54—71℃)

環境溫度  -40 to 160℉(-40 to 71℃)；520-525、540-548、700-706、15731-15736：0 to 160

℉(-18 to 71℃)；環境溫度每變化 50℉(28℃)，設定點典型漂移值小于全量程的

1%

設定點重復性  溫度開關：為可調范圍的±1%；

壓力開關：15623，15731-15737，171-174，218，270-376，520-535，540-543，

700-706，560-564 型號為可調范圍的±1%；190-194，183-189，483-494，544-548，

565-567，610-680，15884 型號為可調范圍的±1.5%。

所有壓力開關都有內部設定點鎖定裝置。

抗沖擊  經 10 毫秒、15G 沖擊實驗后，可重現設定點

抗振動  經 2.5G、5—500Hz 振動實驗后，可重現設定點

外殼  鑄鋁合金壓鑄殼體；環氧樹脂涂層；帶密封墊的不銹鋼抗干擾刻度蓋卡緊螺絲。

外殼等級  符合 NEMA 4X 要求。

開關輸出  一個單刀雙擲（SPDT）快速動作開關；可接成“常開型”或“常閉型”

觸點電氣額定值  15A，125/250/480VAC；H100-15623，15731-15737，15884，20A，125/250/480VAC；

B100-13546 和 E100-13545：22A/480VAC。24-30VDC，2A 電阻，1A 電感。125VDC，

0.5A 電阻，.03A 電感。

重量  2—7 磅；（因型號而異）

電器接口  1/2"NPTF 接口；2 個 7/8"直徑的敲出孔

壓力接口  15623，218，270-376，610-680，701-706，15731-15884 型：1/4”NPTF；171-194，

483-494，520-535，15737 型：1/2"NPTF；540-548 型：1/8"NPTF；560-564 型：2"

衛生等級連接；565-567：1.5"衛生等級連接。

溫度組件  溫包及毛細管：6 英尺，304 不銹鋼材質；E100-13545, 10 英尺 304 不銹鋼.

直插式:鍍鎳黃銅（標準長度）；B100-13546 不銹鋼；可選 316L 不銹鋼材質。

填充  1BS/BC 型：填充溶劑；2-8 型：填充無毒油

溫度死區  F 型：典型值為 1%；

B、C、E 型：在實驗室條件下，典型值為設定點范圍的 2%

熱追蹤及低溫保護  自動調溫器是特地為熱追蹤和低溫防護等應用而設計的，有 B100 和 E100 型的開關



可用于周圍環境追蹤。
