安裝

• 環境溫度-5℃～40℃，避免高溫多濕，濕度小于90％（不結露）。

• 防止電磁干擾，遠離干擾源。

• 防止水滴，蒸汽，粉塵，棉絮，金屬細粉的侵入，防止油，鹽，及腐蝕性氣體的侵入。

• 禁止安裝在含有易燃性，爆炸性氣體、液體和固體環境。

• 輸出側請勿安裝空開、接觸器及有關電容或壓敏電阻等器件，否則會造成變頻器故障，跳保護或元器件損壞。

• 變頻器須使用獨立電源，避免與電焊機等共用同一電源，否則會引起變頻器保護或損壞。

• 為了冷卻及維護方便，須將變頻器垂直安裝，周圍留有足夠的空間，保證空氣流通順暢。

• 安裝壁面應使用鐵板等不燃性材料，須避免振動而引起變頻器損壞。

• 多臺變頻器安裝于同一柜子里，采用上下安裝時，注意間距的同時，須在中間加導流隔板。


儲存

• 儲存環境溫度-20℃到+65℃范圍內；

• 儲存環境相對濕度在0%到95%范圍內（無結露）無塵垢，干燥的位置；

• 儲存環境中不含腐蝕性氣、液體，*好放置在架子上，并適當包裝存放；

• 變頻器長時間存放會導致電解電容劣化，如需長期存放，須保證在1年內通電一次，通電時間至少5小時以上，
  輸入時電壓必須用調壓器緩
• 緩升高至額定電壓值。

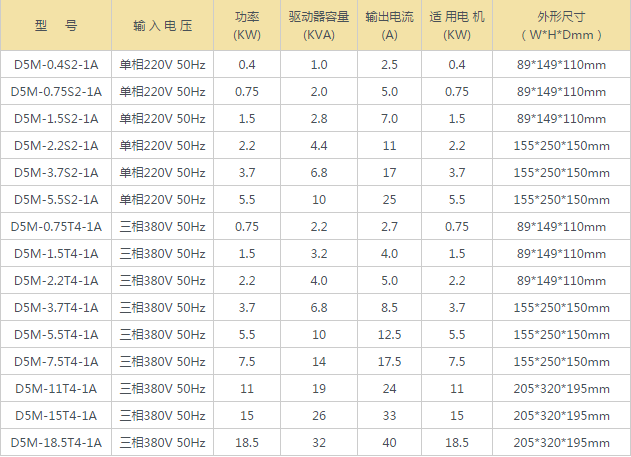

    標準規格一覽表



   通用規格



項目名稱		D5M系列
控制方式		V/F曲線控制
輸入電源		380V電源：380±15%     220V電源：220±15%
四位數碼顯示及狀態指示燈		顯示頻率、電流、轉速、電壓、計數器、溫度、正反轉狀態、故障等。
通信控制		RS-485
操作溫度		-10～40℃
濕  度		0～95%相對濕度（不結露）
振  動		0.5G以下
頻率控制	范圍	0.10～400.00Hz
	精度	數字式：0.01%（-10～40℃）；模擬式：0.1% （25±10℃）
	設定解析度	數字式：0.01Hz；模擬式：*大操作頻率的1%
	輸出解析度	0.01Hz
	鍵盤設定方式	可直接以  設定
	模擬設定方式	外部電壓0～5V，0～10V，4～20mA，0～20mA。
	其它功能	頻率下限 、啟動頻率、停車頻率三個跳躍頻率可分別設定
一般控制	加減速控制	4段加減速時間（0.1～6500秒）任意選擇
	V/F曲線	可任意設定V/F曲線
	轉矩控制	可設定轉矩提升，*大10.0% ，啟動轉矩在1.0Hz時可達150%
	多功能輸入端	6路可編程輸入，實現8段速控制、程序運行、4段加減速切換、UP、DOWN機能、計數器、外部急停等功能。
	多功能輸出端	1路可編程輸出；實現運轉中、零速、計數器、外部異常、程序運行等指示及報警。
	其它功能	自動穩壓（AVR）、減速停止或自由停止、直流剎車、自動復位再起動、頻率跟蹤、PLC程序控制、橫動控制、牽伸控制、自動節能運行、載波可調（*高達20KHz）等。
保護功能	過載保護	電子電驛保護馬達驅動器（恒轉矩150%/1分鐘，風機類120%/1分鐘）。
	FUSE保護	FUSE熔斷，馬達停止
	過電壓	220V級：直流電壓＞390V   380V級：直流電壓＞800V
	低電壓	220V級：直流電壓＜200V   380V級：直流電壓＜400V
	瞬停再起動	瞬停后可以頻率跟蹤方式再起動
	失速防止	加/減速運轉中失速防止
	輸出端短路	電子線路保護
	其它功能	散熱片過熱保護、反轉限制、開機后直接起動、故障復位、參數鎖定等。
